架构设计之历史记录设计

功能模块

为了大部分用户的基本功能体验，满足用户需求，例如播放历史查看、播放进度同步等。离线性用户，app本地保留历史记录数据。又比如浏览过的帖子，查看过的用户，检索过的店铺等。

• 变更功能：添加记录、删除记录、清空历史
• 读取功能：按照 timeline 返回 topN，点查获取进度信息
• 其他功能：暂停/恢复记录，首次观看增加经验等

历史记录类型的业务，是一个极高 tps 写入，高 qps 读取的业务服务。每隔 5s 写入，用户基数大，会产生很高的写入请求。用户点击视频时，需要请求播放历史进度，也会产生很高的读取请求，而且这部分绝大部分不会命中缓存。

需要分析清楚系统的 hot path，投入优化。

架构设计

概览

• BFF：app-interface/history

  历史 BFF 层接受来自外部用户的读请求，依赖其他例如稿件、漫画服务来组装完整的面向历史业务（页面）需要的数据的组合。同时接受来自内部其他业务线的写请求，通常都是业务方自己进行业务ID的判定，然后投递到历史服务的 BFF 写接口中。最终 BFF 是是打包在 app-interface 大杂烩 BFF 中，考虑到隔离性，读写流量很大，独立成 history BFF 服务

• Service: history-service

  服务层，去平台业务的逻辑，专注在历史数据的持久化上（因为对于播放业务类，BFF 专注平台业务数据组织，service 负责数据的读、写、删、清理等操作。播放进度是非常高频同步的，需要考虑性能优化）

使用 write-back 的思路，把状态数据先入分布式缓存，再回写数据库。

• Job：history-job

  job 消费上游 kafka 的数据，利用消息队列的堆积能力，对于存储层的差速（消费能力跟不上生产速度时），可以进行一定的数据反压。配合上游 service 批量打包过来的数据持久化。

• Upstream：some-app，some-api

  整个历史服务还会被一些外部 gRPC 服务所依赖，所以 history 还充当了内网的 gRPC Provider，这些上游服务，使用历史服务的写接口，把自己业务的数据进行持久化。

历史服务最重要的设计，就是批量打包（pipeline）聚合数据。将高频、密集的写请求先入缓存（write-back），批量消费减少对存储的直接压力，类似的设计随处可见。写入 kafka 之前，也需要将数据批量打包，投递到 kafka，减少 kafka 的流量压力。

风险点：

1. redis 挂掉，可能导致部分数据丢失，主要是在主备同步过程中
2. history-service 在聚合数据时，如果服务挂掉，内存中聚合的数据会丢失
3. kafka 挂掉时，可能在主备同步时的数据丢失，为了高性能，一般会设置为有一个节点收到数据 client 就返回

这样的设计主要是考量高性能的需求性大于历史浏览数据完整性，用户丢失部分播放历史数据影响不大。

history-service

history-service，专注在历史数据处理。

写的核心逻辑：

用户观看、浏览的数据，带有进度信息的数据，同一个 id 最后一次的数据即可，即 last-write win，高频的用户端同步逻辑，只需要最后一次数据持久化即可。可以在 in-process 内存中，定时定量来聚合不同用户的同一个对象的最后一次进度，使用 kafka 消息队列来消除写入峰值。但同时需要保证用户数据可以实现被观察到，不能出现上报进度后，需要一阵子才能体现进度变化。所以在内存中打包数据，同时实时写入到 redis 中，这样既保证了实时，又避免海量写入冲击存储。

kafka 是为高吞吐设计，超高频的写入并不是最优，所以内存聚合和分片算法比较重要，按照 uid 来 sharding 数据，写放大仍然很大，这里使用 region sharding，打包一组数据当作一个 kafka message（比如 uid%100 数据打包）

写的数据流向：实时写 redis -> 内存维护用户数据 -> 定时/定量写入到 kafka

读的核心逻辑：

历史数据，实时写入 redis 后，不会无限制的存储，会按量阶段，所以分布式缓存中数据不是完整数据。历史数据从 redis sortedset 中读取后，如果发现尾部数据不足，会触发 cache-aside 模式，从存储中回捞数据，但是不会重新回填缓存，因为拉取过更久远的数据，属于用户维度的低频度行为。历史数据通常是按照 timeline 来组织，游标的 key 可以使用时间戳进行翻页或者下拉。

history-job

history-job，获取打包好的用户数据，进行批量持久化。

上游 history-service 按照 uid region sharding 聚合好的数据，在 job 中消费取出，为了节约传输过程，以及 history-service 的 in-process cache 的内存使用，只维护了用户 uid 以及 id 列表，最小化存储和传输。因为数据是不完整的，额外需要从 redis 中按照 id 对应的数据内存，再持久化。从原来的 N 条记录变为一个用户一条记录。

对于存储的选型，HBase 非常适合高密度写入。

history-BFF

history 作为 BFF，对于用户端提供统一的用户记录记录入口接口，同时也对内提供 gRPC 写入历史接口。如果业务场景中不存在统一的用户入口访问历史记录，可以去掉 BFF 层，直接使用 history-serivce 提供读接口，这样需要每个业务方自己实现自己的数据组装。

也可以做类似用户首次播放、观看等加经验或者奖励积分类似的操作，所以这里依赖 redis，进行判定用户当天是否是首次访问，比较容易想到使用 bitmap 或者 bloom filter 来进``行判断，然后往下游 kafka 投递消息，而不直接依赖业务的某个服务。

因为有关闭历史记录的功能，这样每次写入操作都需要前置读取一次，是否打开了开关，同样每次首次发送奖励也是一样。比较好的方法是可以交给客户端判断，也可以在 redis 中存储用户配置，将配置使用过期时间缓存到内存中，每隔几秒同步配置。

存储设计

数据库设计

最早的主力存储选型是：HBase

数据写入：

PUT mid, values，只需要写入 column_family 的 info 列簇，rowkey 使用用户 id md5以后的头两位+用户，避免 rowkey 热点密集到一个 region 中，导致写、读热点。

对于 column_family:info，存储一个列 obj_id + obj_type，例如稿件业务：1、稿件ID：100，100_1 作为列名，对于 value 使用 protobuf 序列化一个结构体接入。所以只需要单次更新 kv store。另外我们使用 HBase TTL的能力，只需要保存 90 天的用户数据即可。（删除同理）

数据读取：

列表获取为 GET mid，直接获取1000条，在内存中排序和翻页。点查 GET mid columns，在茫茫多视频查看当前视频的阅读进度，cache miss 会非常严重，虽然支持点查，但是对于上层 cache miss 后，不再回源请求 HBase，只查询 redis获取当前视频进度。

缓存设计

数据写入：

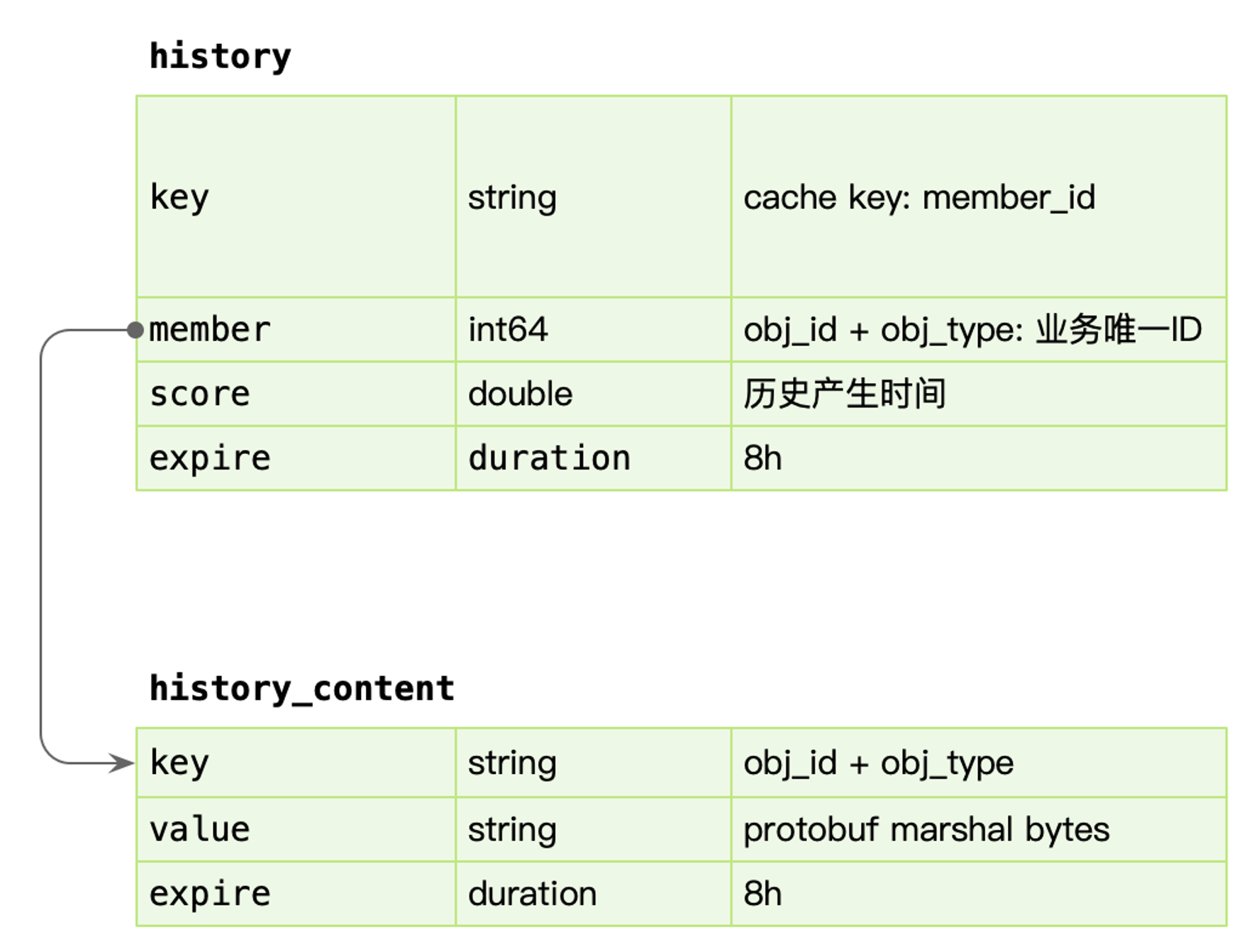

每次产生的历史数据，需要立马更新 redis，使用 sorted set 基于时间排序的列表，member 为业务id，同时存储一份数据到 redis string 中，使用 protobuf 序列化完整的数据内容。为了避免 redis 中单个用户数据无限增长，需要超过一定量后对数据进行截断。

数据读取：

分为两个场景，一个是历史页面，这时候使用 sorted set，排序查找即可，拿到列表后，mget 批量获取 history_content 内容。

另外一个是点查进度，比如点击进入一个视频详情页，这时候直接查找 history_content 进行点查，不再回源 HBase，因为命中率太低。

首次触发某行为，增加经验的，在缓存设计中，经常使用 bitmap(roaring bitmap)、bloom filter 缓存加速访问，但是在使用缓存时，需要注意规避热点问题，某个 key sharding 命中 node 是固定的，因此可以利用构建多组 bitmap 或 bloom filter ，来进行打散。

prefix_key = hash(mid) % 1000

根据 prefix_key 找到对应的 cache 再进行操作，这样 1000 个 key 尽可能均匀的分布到更小集合的 node，而不会产生数据热点。

bloom filter 的误判率，可以前置计算预估下，通过数据量和 hash 函数的个数可以预估出来。

分布式环境下，使用本地 Bloom Filter，关键在做好负载均衡，也就是 Bloom Filter 的 Key 也应该是负载均衡的 Key。这时可以通过七层负载均衡，将用户请求转发到特定 backend 上。

可用性设计

Write-Back

在 history-service 中实时写入 redis 数据，因此只需要重点优化缓存架构中，扛住峰值的流量写入。之后在服务内存中，使用 map[int]map[int]struct{} 聚合数据，之后利用 chan 在内部发送每个小消息，再聚合成一个大 map，在 sendproc 中，使用 timer 和定量判定逻辑，发送到下游 kafka 中。

在 history-job 中，获取消息后，重新去 redis 中回捞数据即：history-content，然后构建完整的数据批量写入到 HBase 中。

这里存在两个风险：

1. history-service 重启过程中，预聚合的消息丢失；
2. history-job 读取 redis 构建数据，但 redis 丢失；

这里进行了 trade-off，高收敛比的设计，意味着存在数据丢失的风险，对于历史场景，非 L0 的业务服务/数据，在极端情况下可接受。

聚合

经过 BFF history 的流量 per-request 都会发送给 history-service ，最容易想到的优化就是聚合上移来减少发送给下游的 rpc。但是按照 mid region sharding 的思路非常具有业务的耦合性，所以不应该把逻辑上移，而只是数据上移，所以可以考虑简单 batch put 请求，做一个无逻辑的数据聚合再发送给 history-service，这样可以大大的减少内网的流量，节约资源。

经过 API Gateway 的流量都会触发高频的 pre-rpc auth，给内网的 identify-service 带来了不少压力。因为大部分历史行为通过心跳的方式同步进度，所以可以维护一个长链接，长链接服务再握手后先进行用户级的身份验证，之后维护身份信息，而不是每次发送 request 都进行验证，这样可以大大减少内网的 identify-service 的流量。

内网使用 boardcast(goim) 服务维护长链接，长链接一次验证，不断使用。

广播

用户首次触发的行为，需要发送消息给下游系统进行触发其他奖励等。如何减少这类一天只用一次的标记位缓存请求？

使用 in-process localcache，只有高频的用户访问，带来的收益就越大。因此可以使用 LRU维护这个集合，但用户分布很广，很难覆盖，命中率很低。

越源头解决架构问题，通常越简单，效率越高。

在写操作(高频请求)中，把当前的 flag 返回到 API 协议中，作为一个日期值，客户端保存到本地，下次请求的时候带上，如果发现垓值在，获取以后直接使用不再请求缓存，例如:2023-1-1，发现当前时间还是 2023-1-1，直接不再请求 redis，如果发现当前时间是 2023-1-2，需要触发一次 redis 访问，返回新的 flag 到客户端，这样把状态广播同步到任何其他设备，可以大大减少判定缓存。

补充

热点预热

热点预热实际上是构建缓存。

缓存预加载：在启动的时候提前加载热点数据的所有缓存。（订阅式的那种热点通知无法做到这点）

小流量预热：小流量线运行一段时间，订阅式会在这段时间内逐步构建好热点缓存；也可能是自珍在这段时间自己计算出来热点

对等节点同步热点本地缓存。

负载均衡和本地缓存

业务无关的负载均衡和本地缓存搭配，效果很差：

• 缓存命中率低
• 缓存占据内存更大

业务相关负载均衡，例如根据用户 ID 来做负载均衡（分库分表大部分都可以看做是业务相关的），存在热点问题。

业务无关的负载均衡条件下，数据被更新之后，通知其他实例更新数据。本地缓存中间件具备这种能力，其他实例上的本地缓存会同步更新。本地缓存订阅数据变更。

七层负载均衡和四层负载均衡

[转] 四层和七层负载均衡的特点及常用负载均衡Nginx、Haproxy、LVS对比

七层负载均衡：应用层负载均衡，关键在于在第七层能够获得应用信息，因此可以根据应用信息来做负载均衡。典型的依据 HTTP 请求路径来分发到不同服务器。非常的灵活，能够满足绝大多数需求。

四层负载均衡：传输层负载均衡，拿不到任何应用层面上的信息，职能根据传输层所具备的信息来做负载均衡。简单来说，四层负载均衡就是依赖IP和端口做转发。核心要点是通过重写 SourceIP:SourcePort 和 TargetIP:TargetPort

其余层的负载均衡：

• 二层：MAC 地址转发
• 三层：IP转发（没有端口）
