Kubernetes 架构原则和对象设计

Posted on Edited on In Views:
探讨 Kubernetes 核心设计原理和对象模型，通过详细分析 Kubernetes 的架构设计原则，以及对象如何在 Kubernetes 中发挥作用，了解这个开源容器编排平台的内部运作机制理解 Kubernetes 的设计哲学和对象模型，并探索如何有效地利用这些概念来构建可靠、可扩展的容器化应用程序。

云计算

云原生是云计算时代的产物。

云计算是将计算资源、网络资源、存储资源整合为一个集群的抽象，面向抽象的计算资源运行应用。云平台将应用按照资源需求，自动调度合适的资源运行。

image-20240104172734510

云计算平台的分类

以 Openstack 为典型的虚拟化平台

  • 虚拟机构建和业务代码部署分离
  • 可变的基础架构使后续持续风险变大

以谷歌 borg 为典型的基于进程的作业调度平台

  • 技术的迭代引发 borg 的换代需求
  • 早期的隔离依靠 chroot jail 实现，一些不合理的设计需要在新产品中改进
    • 对象之间的强依赖 job 和 task 是强包含关系，不利于重组
    • 所有容器共享 IP，会导致端口冲突，隔离困难等问题
    • 为超级用户添加复杂逻辑导致系统过于复杂

Borg

image-20240104173736050

Borg 上的任务有两种，一种是持续性服务，例如 Gmail、Google Docs、 Web Search，需要持续性服务，注重可用性和稳定性；另外一种是一些异步任务，定时执行或者持续执行，例如对账。

简介

特性：

  • 物理资源利用率高：相比虚拟化技术
  • 服务器共享，在进程级别做隔离
  • 应用高可用，故障恢复时间短
  • 调度策略灵活
  • 应用接入和使用方便，提供了完备的 Job 描述语言，服务发现，实现状态监控和诊断工具

优势：

  • 对外隐藏底层资源管理和调度、故障处理等
  • 实现应用的高可靠和高可用
  • 足够弹性，支持应用跑在成千上万的机器上

可以看到，Borg 的很多特性和优势，与云平台是一致的，这种思想很值得借鉴。

基本概念

Workload：

  • prod：在线任务，长期运行、对延时敏感、面向终端用户等，比如 Gmail，Google Docs，Web Search 服务等
  • non-prod：离线任务，也称为批处理任务（Batch），比如一些分布式计算服务等。

Cell

  • 一个 Cell 上跑一个集群管理系统 Borg
  • 通过定义 Cell 可以让 Borg 对服务器资源进行统一抽象，作为用户就无需知道自己的应用跑在哪台机器上，也不用关心资源分配、程序安装、依赖管理、健康检查及故障恢复等。

Job 和 Task

  • 用户以 Job 的形式提交应用部署请。一个 Job 包含一个或多个相同的 Task，每个 Taks 运行相同的应用程序，Task 数量就是应用的副本数。
  • 每个 Job 可以定义属性、元信息和优先级，优先级涉及到抢占式调度过程。

Naming

  • Borg 的服务发现通过 BNS（Borg Name Service）来实现
  • 50.jfoo.ubar.cc.borg.google.com 可表示在一个名为 cc 的 Cell 中由用户 uBar 部署的一个名为 jFoo 的 Job 下的第 50 个 Task

从这个基本概念就可以看出 Kubernetes 的影子。例如 Cell：集群，Job和Task：Pod 和 container，Naming：namsepace服务发现。

Borg 架构

image-20240104175905813

Borgmaster 主进程：

  • 处理客户端 RPC 请求，比如创建 Job，查询 Job 等
  • 维护系统组件和服务的状态，比如服务器、Task 等
  • 负责与 Borglet 通信

Scheduler 进程：

  • 调度策略
    • Worst Fit：寻找仅够的节点调度；这种方式会将一个节点的资源使用完再使用下一个节点，此时可以将没有调度的节点关机以节省资源
    • Best Fit：寻找最空闲的节点调度；这种方式会使得所有的节点上负载实现均衡
    • Hybrid：混合模式
  • 调度优化
    • Score caching：当服务器或者任务的状态未发生变更或者变更很少时，直接采用缓存数据，避免重复计算
    • Equivalence classes：调度同一 Job 下多个相同的 Task 只需计算一次
    • Relaxed randomization：引入一些随机性，即每次随机选择一些机器，只要符合需求的服务器数量达到一定值时，就可以停止计算，无需每次对 Cell 中所有服务器进行 feasibility checking

Borglet: 部署在所有服务器上的 Agent，负责接收 Borgmaster 进程的指令。

应用高可用

  • 被抢占的 non-prod 任务放回 pending queueu，等待重新调度
  • 多副本应用跨故障域部署。所谓故障域有大有小，比如相同机器、相同机架或相同电源插座等，一挂全挂。
  • 对于类似服务器或操作系统升级的维护操作，避免大量服务器同时进行
  • 支持幂等性，支持客户端重复操作
  • 当服务器状态变为不可用时，要控制重新调度任务的速率。因为 Brog 无法区分是节点故障还是出现了短暂的网络分区，如果是后者，静静地等待网络恢复更利于保障服务可用性。
  • 当某种 任务 @ 服务器 的组合出现故障时，下次重新调度时需避免这种组合再次出现，因为极大可能会再次出现相同故障。
  • 记录详细的内部信息，便于故障排查和分析
  • 保障应用高可用的关键性设计原则：无论何种原因，即使 Brogmaster 或者 Broglet 挂掉、失恋，都不能杀掉正在运行的任务（Task）

Borg 系统自身高可用

  • Borgmaster 组件多副本设计（例如 master 有五个实例）
  • 采用一些简单的和底层（low-level）的工具来部署 Borg 系统实例，避免引入过多的外部依赖
  • 每个 Cell 的 Borg 均独立部署，避免不同 Borg 系统相互影响

资源利用率

  • 通过将在线任务（prod）和离线任务（non-prod，Batch）混合部署，空闲时，离线任务可以充分利用计算资源；繁忙时，在线任务通过抢占式的方式保证优先得到执行，合理地利用资源。

  • 98% 的服务器实现了混合部署

  • 90% 的服务器中跑了超过 25 个 Task 和 4500 个线程（例如 k8s 中的节点 pod 数量限制也是基于这个推算）

  • 在一个中等规模的 Cell 里，在线任务和离线任务独立部署比混合部署所需的服务器数量多出约 20%-30%。

    可以简单算一笔账，Google 的服务器数量在千万级别，按 20% 算也是百分级别，大概能剩下的服务器采购费用就是百亿级别，这还不包括省下的机房等基础设施和电费等费用。

Brog 调度原理

image-20240105152940310

应用运行的时候，需要设置资源 limit，这个 limit 通常需要每天观察应用运行状态，在不同的时间节点进行统计。

在 task 启动 300s 后，进行资源回收工作，把保留资源设置为：实际使用资源 + 安全资源，并没过几秒再重新计算一次。

例如上图，给实际使用资源（绿色）预留出一部分 buffer（也就是蓝色），然后将分配的多余的资源（黄色）回收掉。

隔离性

安全性隔离：

  • 早期采用 Chroot jail，后期版本基于 Namespace

性能隔离：

  • 采用基于 Cgroup 的容器技术实现
  • 在线任务（prod）是延时敏感（latency-sensitive）型的，优先级高，而离线任务（non-prod，Batch）优先级低
  • Borg 通过不同优先级之间的抢占式调度来优先保障在线任务的性能，牺牲离线任务
  • Borg 将资源类型分成两类：
    • 可压榨的（compressible），CPU 是可压榨资源，资源耗尽不会终止进程；
    • 不可压榨的（non-compressible），内存是不可压榨资源，资源耗尽进程会被终止（OOM）。

什么是 Kubernetes （k8s）

Kubernetes 是谷歌开源的容器集群管理系统，是 Google 多年大规模容器管理技术 Borg 的开源版本，主要功能包括：

  • 基于容器的应用部署、维护和滚动升级
  • 负载均衡和服务发现
  • 跨机器和跨地区的集群调度
  • 自动伸缩
  • 无状态服务和有状态服务（有状态应用会有额外的运维成本，例如数据库，需要有专门的 DBA）
    • 无状态服务指的是相同的 pod 之间没有区别，本地不保存任何数据
    • 有状态服务指的是服务自身维护数据或者配置，与其他相同的 pod 的数据不一致
  • 插件机制保证扩展性

Kubernetes 早期架构图：

image-20240105154149382

每一个计算节点上运行 kubelet，通过 Docker 本身的 interface 启动一个个容器，容器和容器之间通过 Namespace 和 Cgroup 实现资源隔离和限制。

Kubernetes 架构基础

系统规范

命令式（imperative） vs 声明式（Declarative）

命令式系统关注 如何做

在软件工程领域，命令式系统是写出解决某个问题、完成某个任务或者达到某个目标的明确步骤。此方法明确写出系统应该执行某指令，并且期待系统返回期望结果。例如交互系统。

声明式系统关注 做什么

在软件工程领域，声明式系统指程序代码描述系统应该做什么而不是怎么做。仅限于描述要达到什么目的，如何达到目的交给系统。

前者例如电视遥控器；后者例如空调遥控器。

声明式（Declaritive）系统规范

命令式：

  • 我要你做什么，怎么做，请严格按照我说的做

声明式：

  • 我需要你帮我做点事，但是我只告诉你我需要你做什么，不是你应该怎么做。
  • 直接声明：我直接告诉你我需要什么
  • 间接声明：我不直接告诉你我的需求，我会把我的需求放在特定的地方，请在方便的时候拿出来处理

幂等性：

  • 状态固定，每次我要你做事，请给我返回相同结果

面向对象的：

  • 把一切抽象成对象

Kubernetes：声明式系统

Kubernetes 的所有管理能力构建在对象抽象的基础上，核心对象包括：

  • Node：计算节点的抽象，用来描述计算节点的资源抽象、健康状态等
  • Namespace：资源隔离的基本单位，可以简单理解为文件系统中的目录结构
  • Pod：用来描述应用实例，包括镜像地址、资源需求等。Kubernetes 中最核心的对象，也是打通应用和基础架构的秘密武器（相对 openstack 来说，openstack 无法通过主机获取上层虚拟机运行的服务。而 Kubernetes 可以通过 Node 获取对应节点上的 Pod，也就知道基础架构上的应用情况）
  • Service：服务如何将应用发布成服务，本质上是负载均衡和域名服务的声明

Kubernetes 采用与 Borg 类似的架构

image-20240105160514834

kubelet 运行在计算节点上，与 master 通过 API Server 通信，master 同时负责调度 schduler 和控制器 Controllers。

kubelet 通过与 API Server 交互，获取 etcd 信息，运行 pod 。

scheduler：负责选择最佳 Node 并且调度 pod 到 Node 上。

Controllers：负责管理集群的资源以及管理节点状态，例如节点异常，Controllers 将该节点上的资源移除。

主要组件

image-20240105160551441

左边用户通过 kubectl 命令与 k8s 交互，通过认证和授权，请求发送到 API。API 服务将请求存储到 Distributed Watchable Storage（例如 etcd）。

controller manager：通过 API 观察整个集群，监听 kubelet 对象。

Scheduler：调度器负责调度没有与 Node 绑定的 Pod，与 API 通信调度 Pod 到 Node 上。

kubelet：通过 API 获取本节点上 Pod 调度信息，负责在本 Node 上运行 Pod

Proxy：应用进程在 Pod 中运行服务，并提供服务，通过 Porxy 实现网络通信和服务发现

Kubernetes 的主节点（Master Node）

  • API 服务器：API Server

    这是 Kubernetes 控制面板中唯一带有用户可访问 API 以及用户可交互的组件。API 服务器会暴露一个 RESTful 的 Kubernetes API 并使用 JSON 格式的清单文件（manifest files）。获取请求之后，将请求保存到 etcd。

  • 集群的数据存储：Cluster Data Store

    Kubernetes 使用 etcd。这是一个强大的、稳定的、高可用的键值存储，被 Kubernetes 用于长久存储所有的 API 对象

  • 控制管理器：Controller Manager

    被称为 kube-controller manager，他运行着所有处理集群日常任务的控制。包括了节点控制器、副本控制器、端点（endpoint）控制器以及服务账户等。（依靠监控 etcd）

  • 调度器：Scheduler

    调度器会监控新建的 pods（一组或一个容器）并将其分配给节点。（依靠监控 etcd）

Kubernetes 的工作节点（Worker Node）

  • Kubelet

    负责调度到对应节点的 Pod 的生命周期管理，执行任务并将 Pod 状态报告给主节点的渠道，通过容器运行时（拉取镜像、启动和停止容器等）来运行这些容器。它还会定期执行被请求的容器的健康探测程序。

  • Kube-proxy

    它负责节点的网络，在主机上维护网络规则并执行连接转发。它还负责对正在服务的 pods 进行负载平衡。

etcd

etcd 是 CoreOS 基于 Raft 开发的分布式 key-value 存储，可用于服务发现、共享配置以及一致性保障（如数据库选主、分布式锁等）。

image-20240105163024523

  • 基本的 key-value 存储
  • 监听机制：可以实时获取数据变化
  • key 的过期及续约机制，用于监控和服务发现
  • 原子 CAS 的 CAD，用于分布式锁和 leader 选举

直接访问 etcd 的数据

  • 通过 etcd 进程查看启动参数

  • 进入容器，kubectl exec -it etcd-node201 -n kube-system sh

    • ps -ef | grep etcd：没有 ps 命令，可以通过主机 namespace 查看 cert 信息

      1
      root       10271   10202  4  2023 ?        1-21:56:11 etcd --name=node201 --cert-file=/etc/kubernetes/pki/etcd/server.crt --key-file=/etc/kubernetes/pki/etcd/server.key --listen-client-urls=https://127.0.0.1:5379,https://192.xxx.:5379 --advertise-client-urls=https://192.xxx.:5379 --listen-peer-urls=https://192.xxx.:5380 --initial-advertise-peer-urls=https://192.xxx.:5380 --initial-cluster=node201=https://192.xxx.:5380 --initial-cluster-token=etcd-xxx --initial-cluster-state=new --client-cert-auth=true --peer-cert-file=/etc/kubernetes/pki/etcd/peer.crt --peer-key-file=/etc/kubernetes/pki/etcd/peer.key --peer-trusted-ca-file=/etc/kubernetes/pki/etcd/ca.crt --peer-client-cert-auth=true --data-dir=/var/lib/etcd --trusted-ca-file=/etc/kubernetes/pki/etcd/ca.crt

  • 进入容器查看数据

    1
    2
    3
    4
    5
    6
    7
    8
    // 设置环境变量，API 版本
    # export ETCDCTL_API=3
    // 获取以 `/` 开头的数据
    # etcdctl --endpoints https://localhost:5379 --cert /etc/kubernetes/pki/etcd/server.crt --key /etc/kubernetes/pki/etcd/server.key --cacert /etc/kubernetes/pki/etcd/ca.crt get --keys-only --prefix /
    /casbin

    /registry/apiregistration.k8s.io/apiservices/v1.
    ...

  • 监听对象变化

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    // 观测前缀是 /registry/services/specs/default/mynginx 的 key 的变化
    etcdctl --endpoints https://localhost:5379 --cert /etc/kubernetes/pki/etcd/server.crt --key /etc/kubernetes/pki/etcd/server.key --cacert /etc/kubernetes/pki/etcd/ca.crt watch --prefix /registry/services/specs/default/mynginx

    // watch 变化结果示例：
    PUT
    /registry/services/specs/air/xxx
    k8s

    v1Service�
    �
    xxx-serviceair"*$23d71278-3e5d-416e-bad2-204bfc4f0f302���Z
    appair-xxx-serviceb�
    0kubectl.kubernetes.io/last-applied-configuration�{"apiVersion":"v1","kind":"Service","metadata":{"annotations":{},"labels":{"app":"air-xxx-service"},"name":"xxx-service","namespace":"air"},"spec":{"ports":[{"name":"air01","port":8081,"protocol":"TCP"},{"name":"air02","port":8082,"protocol":"TCP"},{"name":"dlv","port":8083,"protocol":"TCP"}],"selector":{"app":"air-xxx-service"},"type":"NodePort"}}
    z�

    air01TCP�?�?(��

    air02TCP�?�?(��

    dlvTCP�?�?(��
    appair-xxx-service
                         10.0.210.79NodePort:NoneBRZCluster`h

    当修改资源是，etcd 会实时监听变化。

APIServer

Kube-APIServer 是 Kubernetes 最重要的核心组件之一。APIServer 是唯一一个与 etcd 通信的组件。

image-20240105171045903

主要提供一下功能：

  • 提供集群管理的 REST API 接口，包括：
    • 认证 Authentication
    • 授权 Authorization
    • 准入 Admission（Mutating & Valiating）
  • 提供其他模块之间的数据交互和通信的枢纽（其他模块通过 APIServer 查询或修改数据，只有 APIServer 才直接操作 etcd）
  • APIServer 提供 etcd 数据缓存以减少集群对 etcd 的访问（大部分读操作会由 APIServer 直接返回，写操作才会到 `etcd）

APIServer 展开

image-20240105171505576

APIServer 经历多个版本的变化。目前 v3 版本已经很稳定。

APIServer 的访问过程与 HTTP Router 很像，经过多个中间件。

  • AuthN：认证
  • Rate Limit：限流，判断这个请求是否可以处理
  • Auditing：审计日志，记录操作
  • AuthZ：鉴权，通过 RBAC 判断权限是否满足
  • Aggregator：聚合器，当需要给请求加或者修改属性；或者一些不经过 Kubernetes 原生逻辑，而是使用自己的 APIServer。例如 kubectl top node 这些插件。
  • Validation：校验器，语法校验器等

最后才到 etcd。

Controller Manager

  • Controller Manager 是集群的大脑，是确保整个集群动起来的关键；
  • 作用是确保 Kubernetes 遵循声明式系统规范，确保系统的真实状态（Actual State）于用于定义的期望状态（Desired State）一致；
  • Controller Manager 是多个控制器的组合（例如有 deployment 的控制器），每个 Controller 事实上都是一个 control loop，负责侦听其管控的对象，当对象发生变更时完成配置；（实际上是一个生产者消费者模型，消费的时候如果失败，还需要将任务丢回队列）
  • Controller 配置失败通常会触发自动重试，整个集群会在控制器不断重试的机制下确保最终一致性（Eventual Consistency）

控制器的工作流程

image-20240105172435343

Informer 的内部机制

image-20240105172639833

Informer：提供一个 List & Watch机制，获取对象变化，告知 Informer。

配合源码食用效果更佳。

控制器的协同工作原理

例如三个不同的控制器：

  • Deployment Controller
  • ReplicaSet Controller
  • 调度器（调度器也是一个特殊的控制器）

使用描述应用部署的 deployment，在控制平面，会由 Controller manager 通过deployment controller创建副本集 ReplicaSet， 实现副本管理（通过 kubectl descrpbe deployment xxx，获取到 Events 的 From）；

Controller 中的 ReplicaSet Controller 通过 APIServer 获取到 ReplicaSet 语义，创建出 ReplicaSet。

调度器通过监听 APIServer的 Pod 信息，选出 Node，调度到对应节点。

计算节点上的 kubelet 监听 API Server，获取 Pod 信息，匹配本机信息，调用运行时，创建出 Pod。

再由网络插件负责网络。如果Pod 需要外部存储，再由 CSI 挂载存储。

image-20240105172739419

修改、删除资源（Pod，ReplicaSet，Deployment）同理。

控制器整个过程，需要监控 API Server 中定义的状态与当前状态是否一致，例如副本数、Pod 个数。

Scheduler

特殊的 Controller ，工作原理与其他控制器无差别。

Scheduler 的特殊职责在于监控当前集群所有未调度的 Pod，并且获取当前集群所有节点的健康状况和资源使用情况，为待调度 Pod 选择最佳计算节点，完成调度。

image-20240105173110075

调度阶段分为：

  • Predict：过滤不能满足业务需求的节点，如资源不足、端口冲突等
  • Priority：按既定要素将满足调度需求的节点评分，选择最佳节点
  • Bind：将计算节点与 Pod 绑定，完成调度。

Kubelet

Kubernetes 的初始化系统（init system）

image-20240105173326543

  • 从不同源获取 Pod 清单，并按需求启停 Pod 的核心组件：
    • Pod 清单可从本地文件目录，给定的 HTTPServer 或 Kube-APIServer 等源头获取；
    • Kubelet 将运行时，网络和存储抽象成了 CRI，CNI，CSI
  • 负责汇报当前节点的资源信息和健康状态
  • 负责 Pod 的健康检查和状态汇报

Kube-Proxy

image-20240105173356347

  • 监控集群中用户发布的服务，并完成负载均衡配置
  • 每个节点的 Kube-Proxy 都会配置相同的负载均衡策略，使得整个集群的服务发现建立在分布式负载均衡器之上，服务调用无需经过额外的网络跳转（Network Hop）
  • 负载均衡配置基于不同插件实现：
    • userspace
    • 操作系统网络协议栈不同的 Hooks 点和插件：
      • iptables
      • ipvs

推荐的 Add-ons

一些非核心组件：

  • kube-dns：负责为整个集群提供 DNS 服务
  • Ingress Controller：为服务提供外网入口
  • MetricsServer：提供资源监控
  • Dashboard：提供 GUI
  • Fluentd-Elasticsearch：提供集群日志采集、存储与查询

了解 kubectl

Kubectl 命令和 kubeconfig

  • kubectl 是一个 Kubernetes 的命令行工具，它允许 Kubernetes 用户以命令行的方式与 Kubernetes 交互，其默认读取配置文件 ~/.kube/config
  • kubectl 会将接收到的用户请求转化为 REST 调用以 REST client 的形式与 apiserver 通讯
  • apiserver 的地址，用于信息等配置在 kubeconfig
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
apiVersion: v1 clusters:
clusters:  // 罗列集群
- cluster: // 一个集群的信息
        certificate-authority-data: REDACTED
        server: https://127.0.0.1:54729
    name: kind-kind  // 名称
contexts: // 罗列 context
- context: // 一个 context 的信息
        cluster: kind-kind // 管理的集群
        user: kind-kind    // 用户
  name: kind-kind
current-context: kind-kind // 当前 context
kind: Config
users: // 用户
- name: kind-kind // 用户名
    user:
        client-certificate-data: REDACTED // 这个用户的证书
        client-key-data: REDACTED         // 这个用户的key

可以通过参数 -v 9 打印操作日志，打印 kubectl 命令背后的逻辑。

kubectl 常用命令

1
2
3
4
5
6
kubectl get po -oyaml // 打印 pod 的详细信息

kubectl 可查看对象
-oyaml 输出详细信息为 yaml 格式
-owide 以详细列表的格式查看对象
-w watch 对象的后续变化
1
kubectl describe  // 展示资源的详细信息和相关 Event

image-20240110145417510

1
kubectl exec 提供进入运行容器的通道，可以进入容器进行 debug 操作

image-20240110145439337

1
Kubectl logs 可查看 pod 的标准输入(stdout, stderr)，与 tail 用法类似。

image-20240110145452235

深入理解 Kubernetes

Kubernetes 架构

云计算的传统分类

image-20240110145520928

  • 没有云计算的时代，用户需要管理所有的资源和服务，包括硬件资源、操作系统、数据、应用
  • 虚拟化时代，用户不需要管理物理硬件，基于虚拟化提供的操作系统，IaaS （Infrastructure as a Service）基础架构即服务
  • 微服务时代，用户只需要关注应用部署，不需要在意基础架构，PaaS（Platform as a Service）平台即服务
  • 云原生时代，所有应用都由厂商提供，例如 Oracle，用户拥有一个账号，即可使用，SaaS（Software as a Service）软件即服务

Kubernetes 生态系统

image-20240110150301860

Kubernetes 设计理念

image-20240110150601992

核心需求：保障高可用。

Kubernetes Master

image-20240110150912454

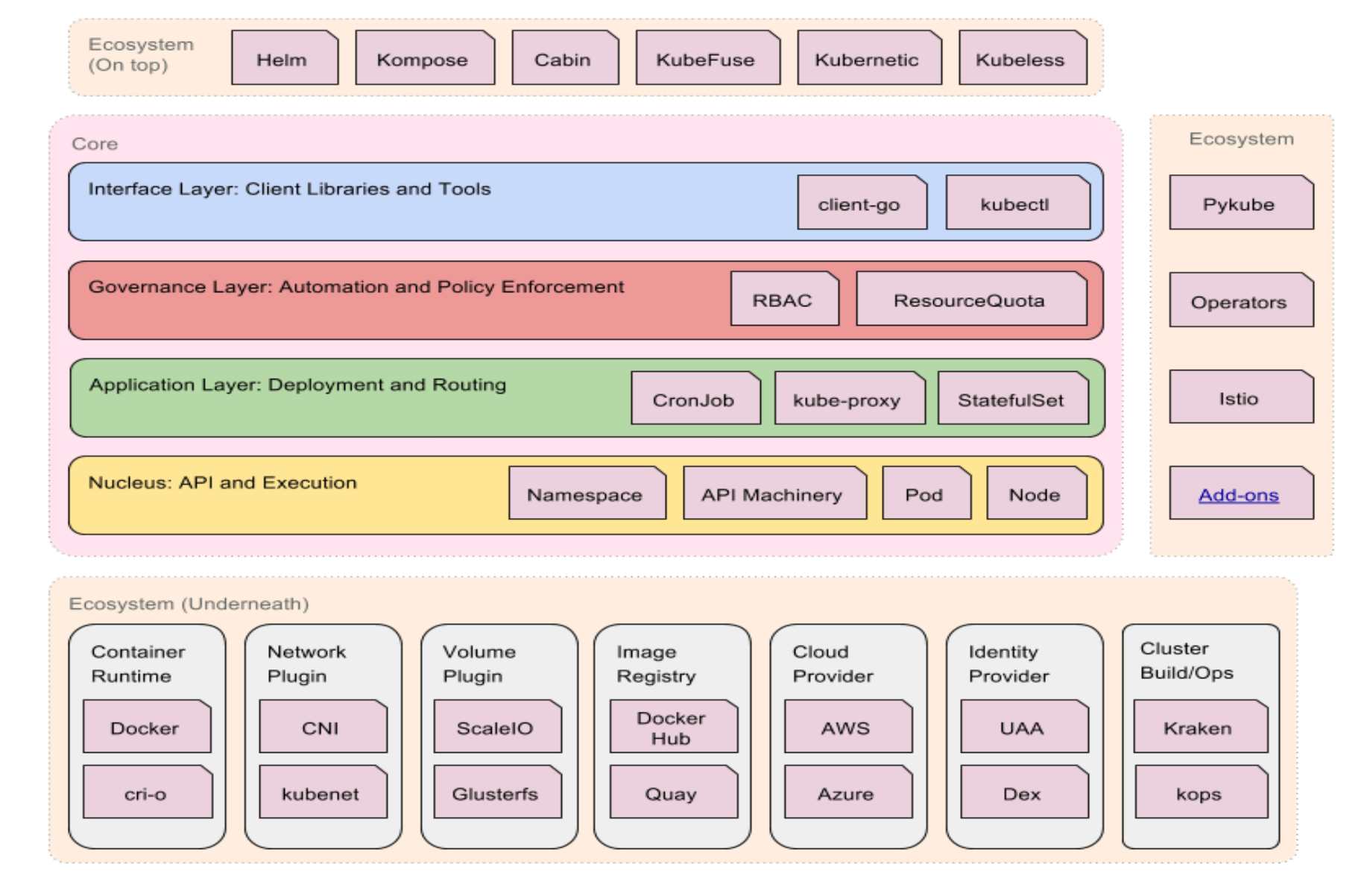

分层架构

  • 核心层：Kubernetes 最核心的功能，对外提供 API 构建高层的应用，对内提供插件式应用执行环境，例如 Pod
  • 应用层：部署（无状态应用、有状态应用、批处理任务、集群应用等）和路由（服务发现、DNS 解析等）
  • 管理层：系统调度（如基础设施、容器和网络的度量）、自动化（如自动扩展、动态 Provision 等）、策略管理（RBAC、Quota、PSP、NetworkPolicy 等）
  • 接口层：kubectl 命令行工具、客户端 SDK 以及集群联邦
  • 生态系统：在接口层之上的庞大容器集群调度管理调度的生态系统，可以划分为两个范畴：
    • Kubernetes 外部：日志、监控、配置管理、CI、CD、Workflow、FaaS、OTS 应用、ChatOps 等；
    • Kubernetes 内部：CRI、CNI、CVI、镜像仓库、Cloud Provider、集群自身的配置和管理等

image-20240110151515695

通过定义不同的 API，由实现 API 的对象来做具体实现。

例如 Contianer Runtime 可以对接 docker 或者 containerd，或者虚拟机。

image-20240110151833188

如果 Kubernetes 提供的 API 不满足需求，还可以通过插件，实现自己的功能。

API 设计原则

  • 所有 API 都是声明式的
    • 相对于命令式操作，声明式操作对于重复操作的效果是稳定的，这对于容易出现数据丢失或重复的分布式环境来说是很重要的。
    • 声明式操作更容易被用户使用，可以使系统向用户隐藏实现的细节，同时也保留了系统未来持续优化的可能性
    • 此外，声明式的 API 还隐含了所有的 API 对象都是名词性质的，例如 Service、Volume 这些 API 都是名词，这些名词描述了用户所期望得到的一个目标对象。
  • API 对象是彼此互补而且可组合的
    • 这实际上孤立 API 对象尽量实现面向对象设计时的要求，即 高内聚，松耦合 （例如 deployment 和 rs，虽然可以通过 deployment 控制 rs，但是也可以直接控制 rs），对业务相关的概念有一个合适的分解，提高分解出来的对象的可重用性。
  • 高层 API 以操作以图为基础设计
    • 如何能够设计好 API，跟如何能用面向对象的方法设计好应用系统有相通的地方，高层设计一定是从业务出发，而不是过早的从技术实现出发
    • 因此，针对 Kubernetes 的高层 API 设计，一定是以 Kubernetes 的业务为基础出发，也就是以系统调度管理容器的操作意图为基础设计。
  • 低层 API 根据高层 API 的控制需要设计
    • 设计实现低层 API 的目的，是为了被高层 API 使用，考虑减少冗余、提供重要性的目的，低层 API 的设计也要以需求为基础，要尽量抵抗受技术实现影响的诱惑
  • 尽量避免简单封装，不要有在外部 API 无法显式知道的内部隐藏的机制
    • 简单的封装，实际没有提供新的功能，反而增加了对所封装 API 的依赖性
    • 例如 StatefulSet 和 ReplicaSet，本来就是两种 Pod 集合，那么 Kubernetes 就用不同 API 对象来定义他们，而不会只用同一个 ReplicaSet，内部通过特殊的算法再来区分这个 ReplicaSet 是有状态的还是无状态。
  • API 操作复杂度与对象数量成正比
    • API 的操作复杂度不能超过 O(n)，否则系统就不具备水平伸缩性了
  • API 对象状态不能依赖于网络连接状态
    • 由于众所周知，在分布式环境下，网络连接断开是经常发生的事情，因此要保证 API 对象状态能应对网络的不稳定，API 对象的状态就不能依赖于网络连接状态。
  • 尽量避免让操作机制依赖于全局状态
    • 因为在分布式系统中要保证全局状态的同步是非常困难的

Kubernetes 通过对象的组合完成业务描述

image-20240110154417029

通过引用依赖、命名规范、标签的形式，将控制器、Pod、Svc、Ingress、Node 组合起来。

架构设计原则

  • 只有 APIServer 可以直接访问 etcd 存储，其他服务必须通过 Kubernetes API 来访问集群状态；
  • 单节点故障不应该影响集群的状态；
  • 在没有新请求的情况下，所有组件应该在故障恢复后继续执行上次最后收到的请求（比如网络分区或服务重启等）；
  • 所有组件都应该在内存中保持所需要的状态，APIServer 将状态写入 etcd 存储，而其他组件则通过 APIServer 更新并监听所有的变化；
  • 优先使用事件监听而不是轮询；（使用长连接，而不是频繁接口调用）

引导（Bootstrapping）原则

  • Self-hosting 是目标；（例如 kubelet 由 systemd 托管，其他的服务 etcd 、apiserver 等由 kubelet 管理，通过在 kubelet 监控的目录中新增文件启动对应 pod）
  • 减少依赖，特别是稳态运行的依赖；
  • 通过分层的原则管理依赖；
  • 循环依赖问题的原则：
    • 同时还接受其他方式的数据输入（比如本地文件等），这样在其他服务不可用时还可以手动配置引导服务；
    • 状态应该是可恢复或可重新发现的；
    • 支持简单的启动临时实例来创建稳态运行所需要的状态，使用分布式锁或文件锁等来协调不同状态的切换（通常称为 pivoting 技术）；
    • 自动重启异常退出的服务，比如副本或者进程管理器等；

核心技术概念和 API 对象

API 对象是 Kubernetes 集群中的管理操作单元。

Kubernetes 集群系统每支持一项新功能，引入一项新技术，一定会新引入对应的 API 对象，支持对该功能的管理操作。

每个 API 对象都有四大类属性：

  • TypeMeta：定义这个对象是啥
  • MetaData：定义这个对象的基本属性，例如名称、标签
  • Spec：定义用户对对象的期望值
  • Status：定义对象的状态，由控制器指定

TypeMeta

Kubernetes 对象的最基本定义，它通过引入 GKV（Group，Kind，Version） 模型定义了一个对象的类型。

  • Group

    Kubernetes 定义了非常多的对象，如何将这些对象进行归类是一门学问，将对象依据其功能范围归入不同的分组，比如把支撑最基本功能的对象归入 core 组，把与应用部署有关的对象归入 apps 组，会使这些对象的可维护性和可理解性更高。

  • Kind

    定义一个对象的基本类型，比如 Node、Pod、Deployment

  • Version

    社区每个季度会推出一个 Kubernetes 版本，随着 Kubernetes 版本的演进，对象从创建之初到能够完全生产化就绪的版本是不断变化的。与软件版本类似，通常社区提出一个模型定义以后，随着该对象不断成熟，其版本可能会从 v1alpha1 到 v1alpha2，或者到 v1beta1，最终变成生产就绪版本 v1

Metadata

Metadata 中有两个最重要的属性：Namespace 和 Name，分别定义了对象的 Namespace 归属及名字，这两个属性唯一定义了某个对象实例。

  • Label

    顾名思义就是给对象打标签，一个对象可以有任意对标签，其存在形式是键值对。Label 定义了对象的可识别属性，Kubernetes API 支持以 Label 作为过滤条件查询对象。

  • Annotation

    Annotation 与 Label 一样用键值对来定义，但 Annotation 是作为属性扩展，更多面向于系统管理员和开发人员，因此需要像其他属性一样做合理归类。

Label

  • Label 是识别 Kubernetes 对象的标签，以 key/value 的方式附加到对象上
  • key 最长不能超过 63 字节，value 可以为空，也可以是不超过 253 字节的字符串
  • Label 不提供唯一性，并且实际上经常是很多对象（如 Pods）都使用相同的 label 来标志具体的应用
  • Label 定义好后其他对象可以使用 Label Selector 来选择一组相同 label 的对象
  • Label Selector 支持以下几种方式：
    • 等式，如 app=nginx 和 evn!=production ;
    • 集合，如 env in (production,qa)
    • 多个 label，之间是 AND 关系，如 app=nginx,env=test

kubernetes-labels

Annotations

  • Annotations 是 key/value 形式附加于对象的注解
  • 不同于 Labels 用于标志和选择对象，Annotations 则是用来记录一些附加信息，用来辅助应用部署、安全策略以及调度策略等。
  • 比如 deployment 使用 annotations 来记录 rolling update 的状态

Finalizer

Finalizer 本质上是一个资源锁，Kubernetes 在接收某对象的删除请求时，会检查 Finalizer 是否为空，如果不为空则只对其做逻辑删除，即只会更新对象中的 metadata.deletionTimestamp 字段。（也就是将资源锁住，不可删除，一般会用于运维过程或者升级过程）

ResourceVersion

ResourceVersion 可以被看作一种乐观锁，每个对象在任意时刻都有其 ResourceVersion，当 Kubernetes 对象被客户端读取以后，ResourceVersion 信息也被一并读取。此机制确保了分布式系统中任意多线程能够无锁并发访问对象，极大提升了系统的整体效率。

Spec 和 Status

  • Spec 和 Status 才是对象的核心
  • Spec 是用户的期望状态，由创建对象的用户端来定义
  • Status 是对象的实际状态，由对应的控制器收集实际状态并更新
  • 与 TypeMeta 和 Metadata 等通用属性不同，Spec 和 Status 是每个对象独有的

常用 Kubernetes 对象及其分组

image-20240110165429135

核心对象概念

Node

  • Node 是 Pod 真正运行的主机，可以物理机，也可以是虚拟机
  • 为了管理 Pod，每个 Node 节点上至少要运行 container runtime（比如 Docker 或者 Rkt）、kubelet 和 kube-proxy 服务。

Namespace

Namespace 是对一组资源和对象的抽象集合，比如可以用来将系统内部的对象划分为不同的项目组或用户组。

常见的 pods，services，replication controllers 和 deployments 等都是属于某一个 Namespace 的（默认 default），而 Node，persistentVolumes 等则不属于任何 Namespace。

Pod

  • Pod 是一组紧密关联的容器集合，它们共享 PID、IPC、Network 和 UTS namespace，是 Kubernetes 调度的基本单位（一个 Pod 可以放多个容器）；
  • Pod 的设计理念是支持多个容器在一个 Pod 中共享网络和文件系统，可以通过进程间通信和文件共享这种简单高效的方式组合完成服务；
  • 同一个 Pod 中的不同容器可共享资源：
    • 共享网络 Namespace；
    • 可通过挂载存储卷共享存储；
    • 共享 Security Context；

例如 File Puller 容器和 Web Server 容器都在同一个 Pod 中。

image-20240110170853749

Pod 的 yaml 定义示例：

1
2
3
4
5
6
7
8
apiVersion: v1
kind: Pod
metadata:
    name: hello
spec:
    containers:
    - image: nginx:1.15
        name: nginx

通过 Pod 对象定义支撑应用运行

将配置传入容器中

  • 环境变量：

    • 直接设置值；

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      apiVersion: v1
      kind: Pod
      metadata:
          name: hello-env
      spec:
          containers:
          - image: nginx:1.15
              name: alpine
              env:
              - name: HELLO
                  value: world

    • 读取 Pod Spec 的某个属性；

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
        env:
        - name: POD_NAME
            valueFrom:
                fieldRef:
                    apiVersion: v1
                    fieldPath: metadata.name

      * 从 `ConfigMap` 读取某个值；

        ```yaml
        env:
        - name: VARIABLE1
            valueFrom:
                configMapKeyRef:
                    name: my-env
                    key: VARIABLE1

    • 从 Secret 读取某个值。

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
          env:
          - name: SECRET_USERNAME
              valueFrom:
                  secretKeyRef:
                      name: mysecret
                      key: username

      ### 存储卷

      * 通过存储卷可以将外挂存储挂载到 `Pod` 内部使用
      * 存储卷定义包括两个部分：`Volume` 和 `VolumeMounts`
        * `Volume`：定义 `Pod` 可以使用的存储卷来源；
        * `VolumeMounts`：定义存储卷如何 `Mount` 到容器内部。

      示例：

      ```yaml
      apiVersion: v1
      kind: Pod
      metadata:
          name: hello-volume
      spec:
          containers:
          - image: nginx:1.15
              name: nginx
              volumeMounts:
                  - name: data
                      mountPath: /data
        volumes:
          - name: data
              emptyDir: {}

Pod 网络

Pod 的多个容器是共享网络 Namespace 的，这意味着：

  • 同一个 Pod 中的不同容器可以彼此通过 Loopback 地址访问：
    • 在第一个容器中起了一个服务 http://127.0.0.1；
    • 在第二个容器内，是可以通过 httpGet https://127.0.0.1 访问到该地址的；
  • 这种方法常用于不同容器的相互协作

资源限制

Kubernetes 通过 Cgroups 提供容器资源管理的功能，可以限制每个容器的 CPU 和内存使用，比如对创建的 deployment，可以通过下面的命令限制 nginx 容器最多只用 50% 的 CPU 和 128MB 的内存：

1
2
$ kubectl set resources deployment nginx-app -c=nginx -- limits=cpu=500m,memory=128Mi
deployment "nginx" resource requirements updated

等同于在每个 Pod 中设置 resources limits

1
2
3
4
5
6
7
8
9
10
11
12
13
14
apiVersion: v1
kind: Pod
metadata:
    labels:
        app: nginx
    name: nginx
spec:
    containers:
    - image: nginx
        name: nginx
        resources:
            limits:
                cpu: "500m"
                memory: "128Mi"

健康检查

Kubernetes 作为一个面向应用的集群管理工具，需要确保容器在部署后确实处在正常的运行状态。

  1. 探针类型：
    1. LivenessProbe：探测应用是否处于健康状态，如果不健康则删除并重新创建容器
    2. ReadinessProbe：探测应用是否就绪并且处于正常服务状态，如果不正常则不会接收来自 Kubernetes Service 的流量
    3. StartupProbe：探测应用是否启动完成，如果在 failureThreshold * periodSeconds 周期内未就绪，则会将应用进程重启（因此这个探测频次应该比较低）
  2. 探活方式：
    1. Exec;
    2. TCP socket;
    3. HTTP
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
apiVersion: extensions/v1beta1
kind: Deployment
metadata:
    labels:
        app: nginx
    name: nginx-default
spec:
    replicas: 3
    selector:
        matchLabels:
            app: nginx
    template:
        metadata:
            labels:
                app: nginx
    spec:
        containers:
        - image: nginx
        imagePullPolicy: Always
        name: http
        resources: {}
        terminationMessagePath: /dev/termination-log
        terminationMessagePolicy: File
        resources:
            limits:
                cpu: "500m"
                memory: "128Mi"
        livenessProbe:
            httpGet:
                path: /
                port: 80
      initialDelaySeconds: 15
      timeoutSeconds: 1
        readinessProbe:
            httpGet:
                path: /ping
                port: 80
      initialDelaySeconds: 5
      timeoutSeconds: 1

ConfigMap

  • ConfigMap 用来将非机密性的数据保存到键值对中；
  • 使用时，Pods 可以将其用作环境变量、命令行参数或者存储卷中的配置文件；
  • ConfigMap 将环境配置信息和容器镜像解耦，便于应用配置的修改。

密钥对象（Secret）

  • Secret 是用来保存和传递密码、密钥、认证凭证这些敏感信息的对象；
  • 使用 Secret 的好处是可以避免把敏感信息明文写在配置文件里；
  • Kubernetes 集群中配置和使用服务不可避免的要用到各种敏感信息实现登录、认证等功能，例如访问 AWS 存储的用户名密码
  • 为了避免将类似的敏感信息明文写在所有需要使用的配置文件中，可以将这些信息存入一个 Secret 对象，儿在配置文件中通过 Secret 对象引用这些敏感信息；
  • 这种方式的好处包括：意图明确、避免重复、减少暴露机会

用户（User Account）& 服务账户（Service Account）

  • 顾名思义，用户账户为人提供账户标识，而服务账户为计算机进程和 Kubernetes 集群中运行的 Pod 提供账户表示。
  • 用户账户和服务账户的一个区别是作用范围：
    • 用户账户对应的是人的身份，人的身份与服务的 Namespace 无关，所以用户账户是跨 Namespace 的；
    • 而服务账户对应的是一个运行中程序的身份，于特定 Namespace 是相关的。（例如与 APIServer交互）

Service

Service 是应用服务的抽象，通过 labels 为应用提供负载聚合和服务发现。匹配 labels 的 Pod IP 和端口列表组成 endpoints，由 Kube-proxy 负责将服务 IP 负载均衡到这些 endpoints 上。

每个 Service 都会自动分配一个 cluster IP （仅在集群内部可以访问的虚拟地址）和 DNS 名，其他容器可以通过该地址或 DNS 来访问服务，而不需要了解后端容器的运行。

image-20240110173930778

1
2
3
4
5
6
7
8
9
10
11
12
13
apiVersion: v1
kind: Service
metadata:
    name: nginx
spec:
    ports:
    - port: 8078 # the port that this service should serve on
        name: http
        # the container on each pod to connect to, can be a name # (e.g. 'www') or a number (e.g. 80)
        targetPort: 80
        protocol: TCP
    selector:
        app: nginx

副本集（Replica Set）

  • Pod 知识单个应用实例的抽象，要构建高可用应用，通常需要构建多个同样的副本，提供同一个服务；
  • Kubernetes 为此抽象出副本集 ReplicaSet，其允许用户定义 Pod 的副本数，每一个 Pod 都会被当作一个无状态的成员进行管理，Kubernetes 保证总是有用户期望的数量的 Pod 正常运行；
  • 当某个副本宕机以后，控制器将会创建一个新的副本；
  • 当因业务负载发生变更儿需要调整扩缩容时，可以方便地调整副本数量

kubernetes-replicaset-spe

部署（Deployment）

  • 部署表示用户对 Kubernetes 集群的一次更新操作；
  • 部署是一个比 RS 应用模式更广的 API 对象，可以是创建一个新的服务，更新一个新的服务，也可以是滚动升级一个服务；
  • 滚动升级一个服务，实际是创建一个新的 RS，然后逐渐将新 RS 中副本数增加到理想状态，将旧 RS 中的副本数减小到 0 的复合操作；
  • 这样一个符合操作用一个 RS 是不太好描述的，所以应一个更通用的 Deployment 来描述；
  • 以 Kubernetes 的发展方向，未来对所有长期伺服型的业务的管理，都会通过 Deployment 来管理

kubernetes-deployment-scale-replicas

操作示例：

1
2
3
4
5
6
kubectl run --image=nginx:alpine nginx-app --port=80
kubectl get deployment
kubectl describe deployment/rs/pod
kubectl expose deployment nginx-app --port=80 --target-port=80
kubectl describe svc
kubectl describe ep

有状态服务集（StatefulSet）

  • 对于 StatefulSet 中的 Pod，每个 Pod 挂载自己独立的存储，如果一个 Pod 出现故障，从其他节点启动一个同样名字的 Pod，要挂载上原来 Pod 的存储继续以它的状态提供服务；
  • 适合于 StatefulSet 的业务包括数据库服务 MySQL 和 PostgreSQL，集群化管理服务 ZooKeeper、etcd 等有状态服务；
  • 使用 StatefulSet ，Pod 仍然可以通过漂移到不同节点提供高可用，而存储也可以通过外挂的存储来提供高可靠性， StatefulSet 做的知识将确定的 Pod 与确定的存储关联起来保证状态的连续性；

kubernetes-statefulset-ordina

创建和删除都是通过序号来确定顺序。

StatefulSet 与 Deployment 的差异

  • 身份标识
    • StatefulSet Controller 为每个 Pod 编号，序号从 0 开始
  • 数据存储
    • StatefulSet 允许用户定义 volumeClaimTemplates，Pod 被创建的同时，Kubernetes 会以 volumeClaimTemplates 中定义的模板创建存储卷，并挂载给 Pod；
  • StatefulSet 的升级策略不同
    • onDelete
    • 滚动升级
    • 分片升级

任务（Job）

  • Job 是 Kubernetes 用来控制批处理型任务的 API 对象
  • Job 管理的 Pod 根据用户的设置把任务成功完成后就自动退出
  • 成功完成的标志不同的 spec.completions 策略而不同：
    • 单 Pod 型任务有一个 Pod 成功就标志完成；
    • 定数成功型任务保证有 N 个任务全部成功；
    • 工作队列型任务根据应用确认的全局成功而标志成功

Job-Topology

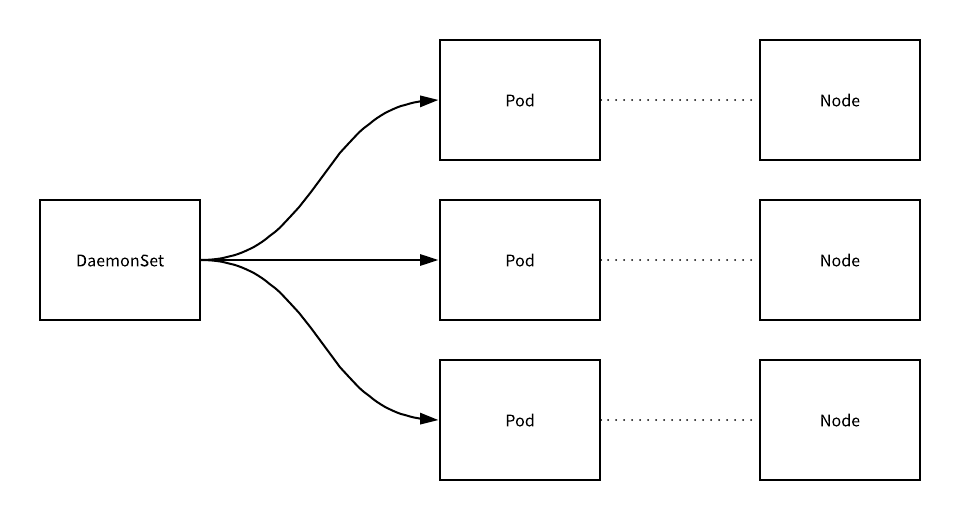

后台支撑服务集（DaemonSet）

  • 长期伺服型和批处理型服务的核心在业务应用，可能有些节点运行多个同类业务的 Pod，有些节点上又没有这类 Pod 运行；
  • 而后台支撑型服务的核心关注点在 Kubernetes 集群中的节点（物理机或虚拟机），要保证每个节点上都有一个此类 Pod 运行；
  • 节点可能是所有集群节点也可能是通过 nodeSelector 选定的一些特定节点；
  • 典型的后台支撑型服务包括存储、日志和监控等在每个节点上支撑 Kubernetes 集群运行的服务；

DaemonSet-Topology

存储 PV 和 PVC

  • PersistentVolume（PV）是集群中的一块存储卷，可以由管理员手动设置，或当用户创建 PersistentVolumeClaim（PVC）时，根据 StorageClass 动态设置；
  • PV 和 PVC 与 Pod 生命周期无关。也就是说，当 Pod 中的容器重新启动、Pod 重新调度或者删除时，PV 和 PVC 不会受到影响，Pod 存储于 PV 里的数据得以保留；
  • 对于不同的使用场景，用户通常需要不同属性（例如性能、访问模式等）的 PV

CustomResourceDefinition

  • CRD 就像数据库的开放式表结构，允许用户自定义 Schema；
  • 有了这种开放式设计，用户可以基于 CRD 定义一切需要的模型，满足不同业务的需求；
  • 社区孤立基于 CRD 的业务抽象，众多主流的扩展应用都是基于 CRD 的构建的，比如 Istio、Knative；
  • 甚至基于 CRD 退出了 Operator Mode 和 Operator SDK，可以以极低的开发成本定义新对象，并构建新对象的控制器。
1
kubectl get customresourcedefinitions.apiextensions.k8s.io

References

详解 Kubernetes Job 和 CronJob 的实现原理

详解 Kubernetes ReplicaSet 的实现原理

详解 Kubernetes DaemonSet 的实现原理

详解 Kubernetes StatefulSet 实现原理

详解 Kubernetes Deployment 的实现原理

详解 Kubernetes Service 的实现原理

详解 Kubernetes Pod 的实现原理
