架构设计之评论系统

Posted on Edited on In Views:
在Go语言中进行架构设计时，可以采用一些常见的设计模式和原则来帮助组织和管理代码。这里以评论系统作为案例。

功能模块

架构设计最重要的就是理解整个产品体系在系统中的定位。搞清楚系统背后的背景，才能做出最佳的设计和抽象。不要做需求的翻译机，先理解业务背后的本质，事情的初衷。

评论系统，往小里做，就是视频评论系统，往大做就是评论平台，可以接入各种业务形态。

评论的主要功能：

  • 发布评论：支持回复楼层、楼中楼。（一般会做两层效果较好，但是设计上可以支持无限嵌套）
  • 读取评论：按照时间、热度排序
  • 删除评论：用户删除、作者删除
  • 管理评论：作者置顶、后台运营管理（搜索、删除、审核等）

在动手设计前，反复思考，真正编码的时间只有5%。

架构设计

在做架构设计之前，可以先将大的模块设计出来，并且处理好流量方向。

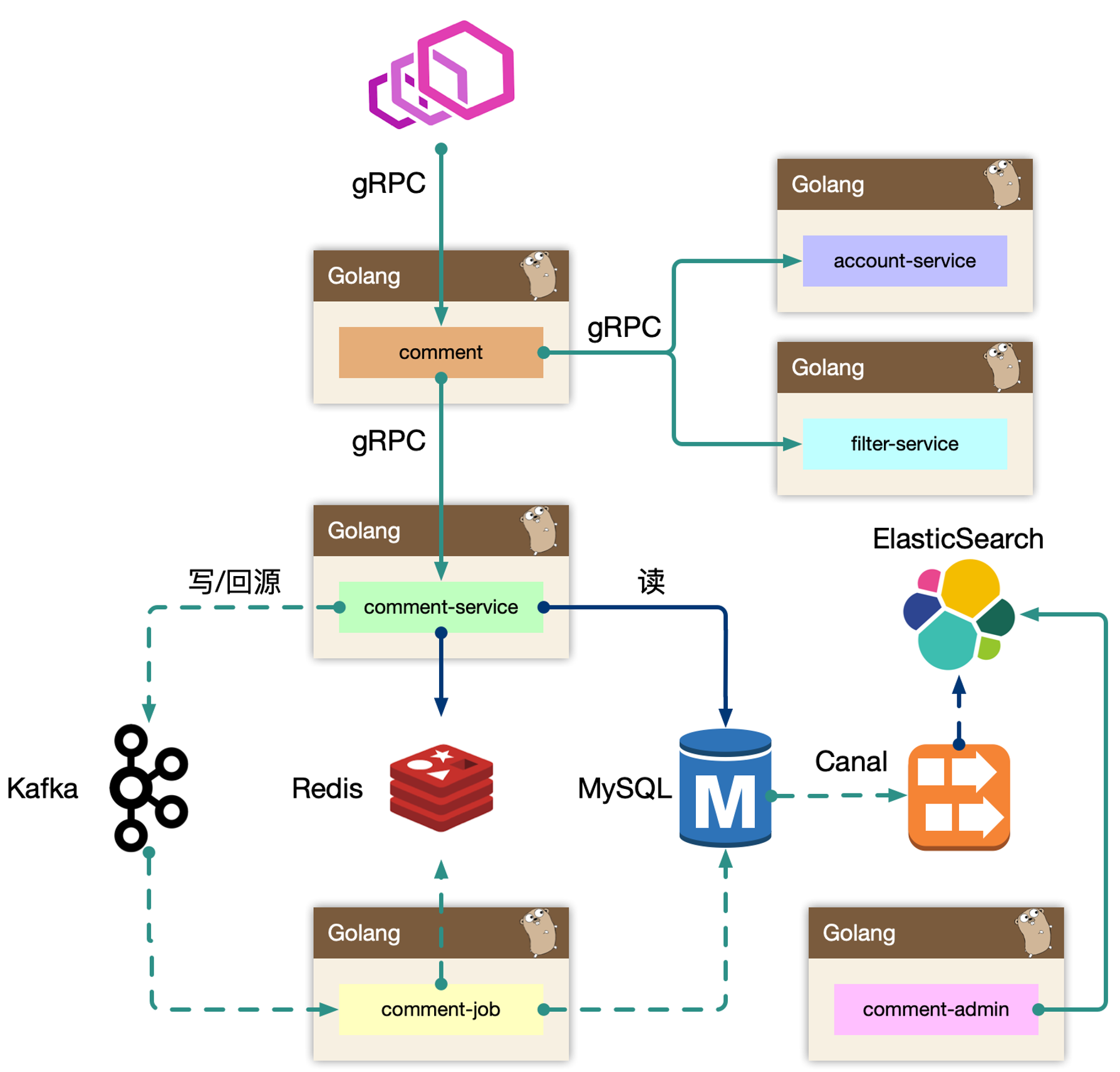

image-20230926094930746

  • BFF：comment

    复杂评论业务的服务编排，比如访问账号服务进行等级判定（糅杂一些业务规则，例如 account-service，filter-service），同时需要在 BFF 面向 移动端/WEB 场景来设计 API，这一层抽象把评论的本身的内容列表处理（加载、分页、排序等）进行了隔离，关注在业务平台化逻辑上。这一层专注于处理平台业务逻辑。

  • Service：comment-service

    服务层，去平台业务的逻辑，专注在评论功能的 API 实现上，比如发布、读取、删除等，关注在稳定性、可用性上，这样让上游可以灵活组织逻辑，把基础能力和业务能力剥离。这一层专注于处理数据本身。

  • Job：comment-job

    消息队列的最大用途是削峰处理。当写入请求非常大的时候，通过异步消息队列处理写请求。

  • Admin：comment-admin

    管理平台，按照安全等级划分服务，尤其划分运营平台，他们会共享服务层的存储层（MySQL、Redis）。运营体系的数据大量都是检索，我们使用 Canal 进行同步到 ES 中，整个业务的展示都是通过 ES，再通过业务主键更新业务数据层，这样运营端的查询压力就下放给了独立的 fulltext search系统。（运营后台搜索、统计等，这种业务不适合使用 OLTP，使用 ES 更加适合。)

  • Dependency：account-service、filter-service

    整个评论服务还会依赖一些外部 gRPC 服务，统一的平台业务逻辑在 comment BFF 层收敛，这里 account-service 主要是账号服务，filter-service 是忙按此过滤服务。

架构设计等同于数据设计，梳理清楚数据的走向和逻辑。尽量避免环形依赖、数据双向请求等。

comment-service

评论服务，专注在评论数据处理。（将 DDD 思想分隔开，作为独立的服务。Separation of Concerns）

最开始的时候，是将 comment-service 和 comment 是一层，业务耦合和功能耦合在一起，非常不利于迭代。当然，在设计层面可以考虑目录结构进行拆分，但是从架构层次来说，迭代隔离是更好的。将两个服务拆分开，注重不同的核心点，BFF 关注业务逻辑，comment-service关注数据读写处理。

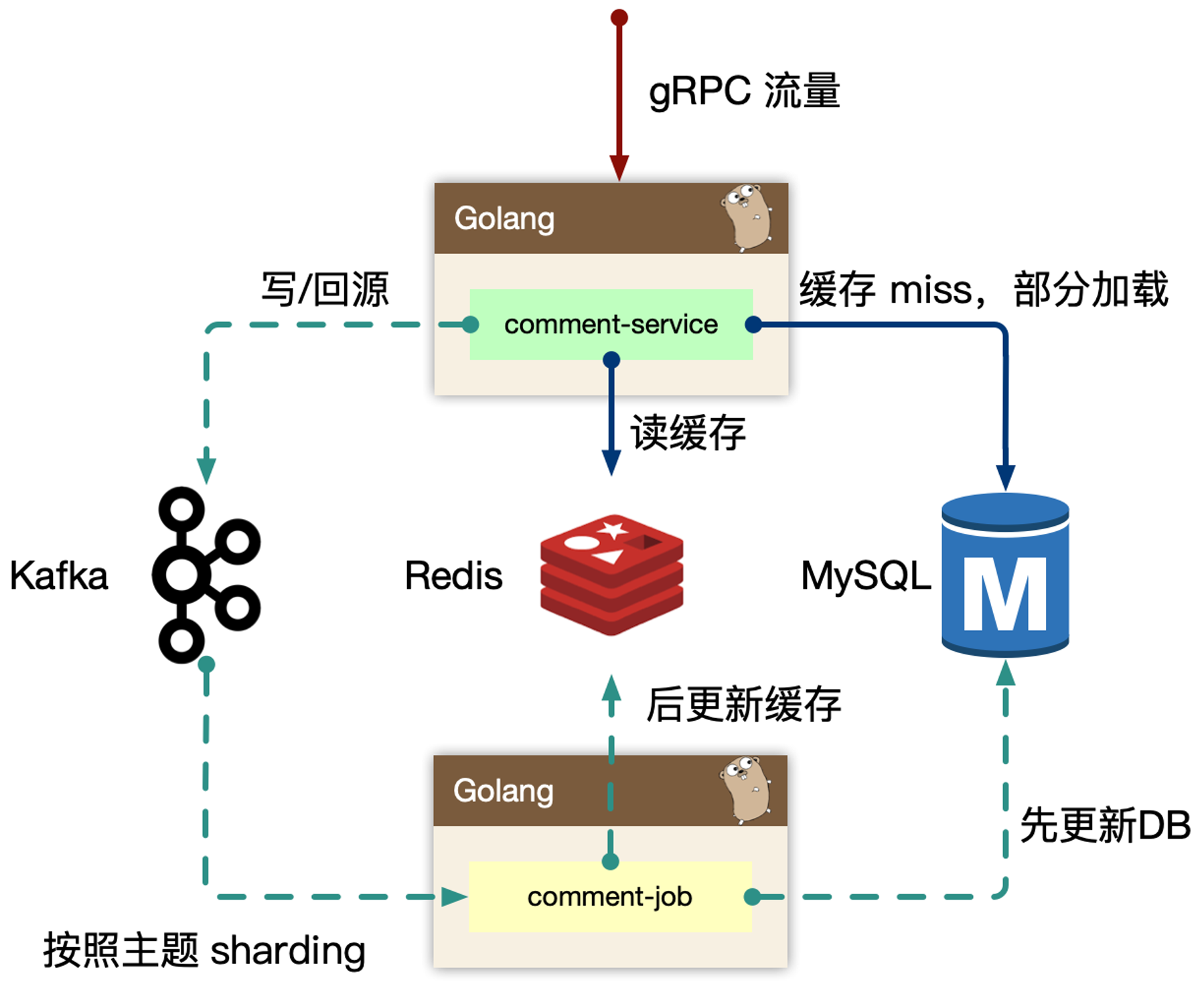

image-20231012102737583

  • 读的核心逻辑

    Cache-Aside 模式，先读取缓存，再读取存储。

    早期 cache rebuild 是做到服务里的，对于重建逻辑，一般会使用 read ahead 的思路。即预读，用户访问了第一页，很有可能访问第二页，所以缓存会超前加载，避免频繁 cache miss。

    当缓存抖动，特别容易引起集群 thundering herd现象（线程惊群效应），大量的请求会触发 cache rebuild，大量往 MySQL获取数据，并且回填到 Redis中。因为使用了预加载，容易导致服务 OOM。

    所以再到回源的逻辑里，改为使用消息队列来进行逻辑异步化，对于当前请求只返回 MySQL 中部分数据即止，然后发送异步消息，处理 cache miss的数据和预读的数据到 Redis。

  • 写的核心逻辑

    如果发生类似“明星出轨”等热点事件的发生，而且写和读相比较，写可以认为是透穿到存储层的，系统的瓶颈往往就来自于存储层，或者有状态层。

    对于写的设计上，我们认为刚发布的评论有极短的延迟（通常小于几ms），对用户可见是可接受的，把对存储的直接冲击下放到消息队列，按照消息反压的思路，即如果存储 latency 升高，消费能力就下降，自然消息容易堆积，系统始终以最大化方式消费。

    Kafka 存在 partition 概念，可以认为是物理上的一个小队列，一个 topic 是由一组 partition 组成的，所以 Kafka 的吞吐模型理解为：全局并行，局部串行的生产消费方式。对于入队的消息，可以按照 hash(comment_subject) % N(partitions)的方式进行分发，那么某个 partition 中的评论主题的数据一定都在一起，这样方便串行消费。

    同样的，处理回源消息也是类似的思路。

comment-admin

运营后台的读写能力。

MySQL binlog 中的数据被 canal 中间件流式消费，获取到业务的原始 CRUD 操作，需要回放录入到 ES 中，但是 ES 中的数据最终是面向运营体系提供服务能力，需要检索的数据维度比较多，在入 ES 前需要做一个异构的 joiner，把单表变宽预处理好 join 逻辑，然后倒入到 ES 中。

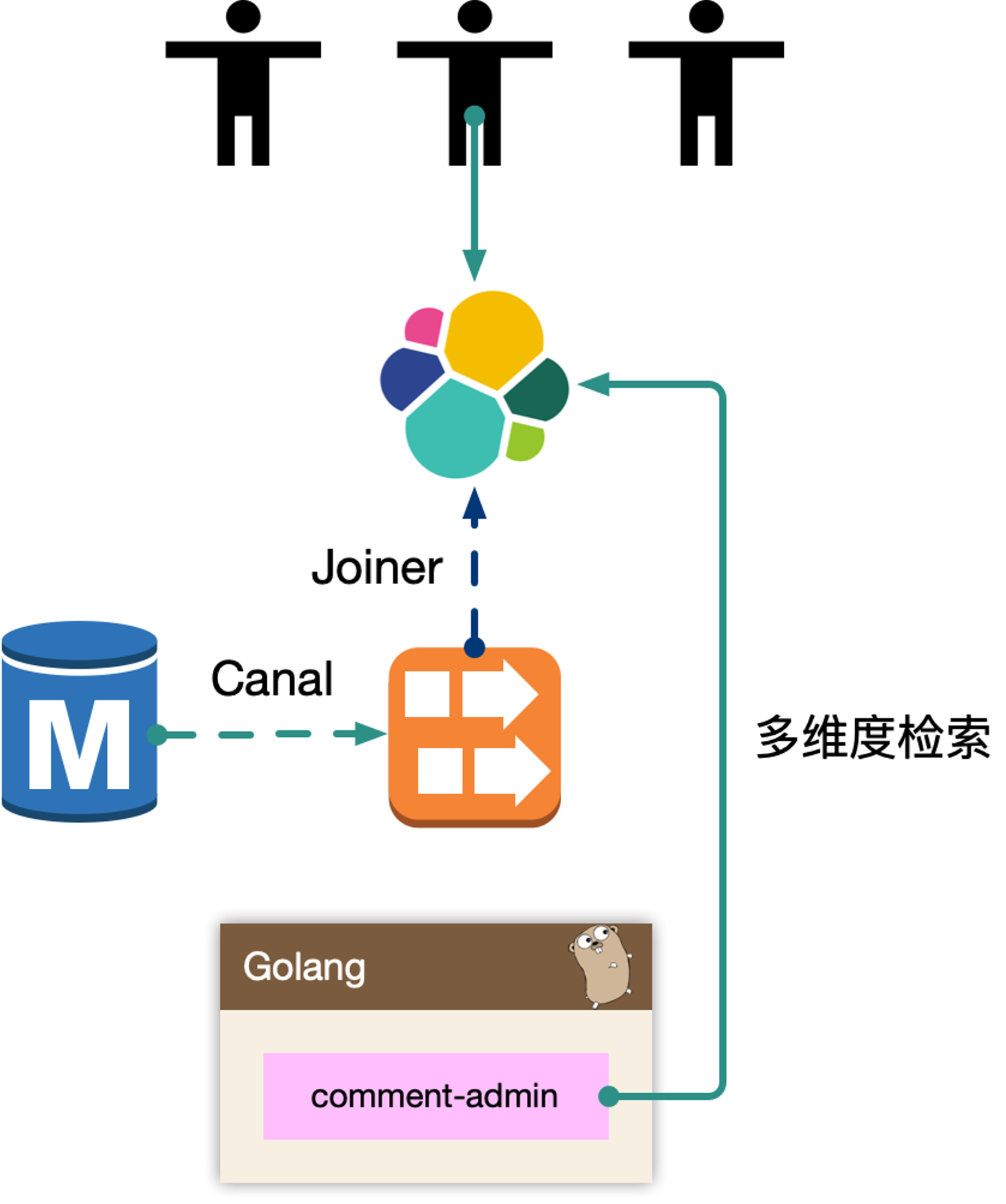

image-20230926110511188

一般来说，运营后台的检索条件都是组合的，使用 ES 的好处是避免依赖 MySQL 来做多条件组合检索，同时 MySQL 毕竟是 OLTP 面向线上联机事务处理的。通过冗余数据的方式，使用其他引擎来实现。

ES 一般会存储检索、展示、primary key 等数据，当操作编辑的时候，找到记录的 primary key，最后交由 comment-admin 进行运营测的 CRUD 操作。

内部运营体系，基于ES来完成更加有优势。

comment

comment 作为 BFF，是面向端，面向平台，面向业务组合的服务。所以平台扩展的能力，都在 comment 服务来实现，方便统一和准入平台，以统一的接口形式提供平台化的能力。

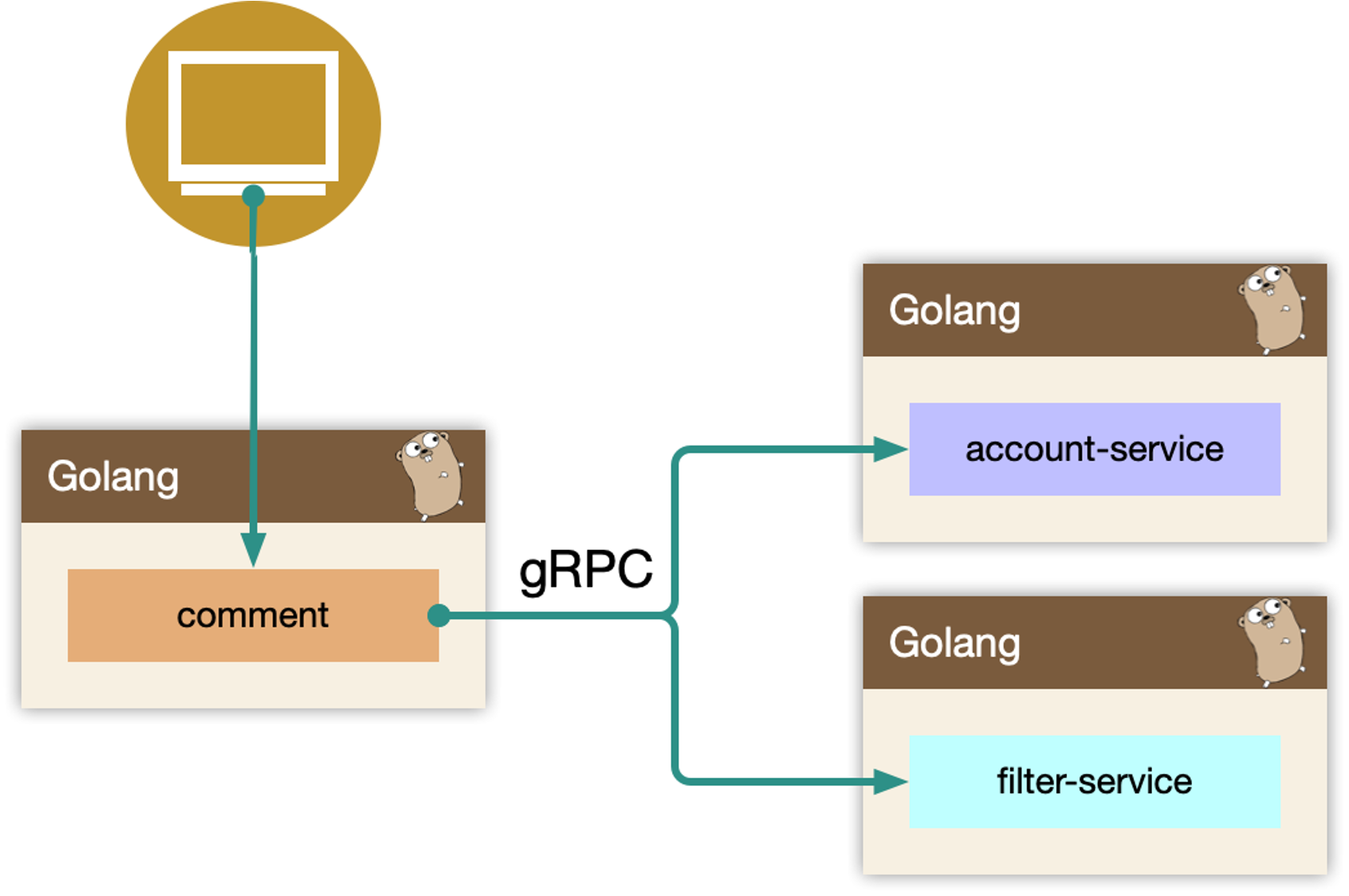

image-20231008175707792
  • 依赖其他 gRPC 服务，整合统一平台测的逻辑（比如发布评论用户等级限定)
  • 直接向端上提供接口，提供数据的读写接口，甚至可以整合端上，提供统一的端上 SDK
  • 需要对非核心依赖的 gRPC 服务进行降级，当这些服务不稳定时。

存储设计

也就是数据库设计。

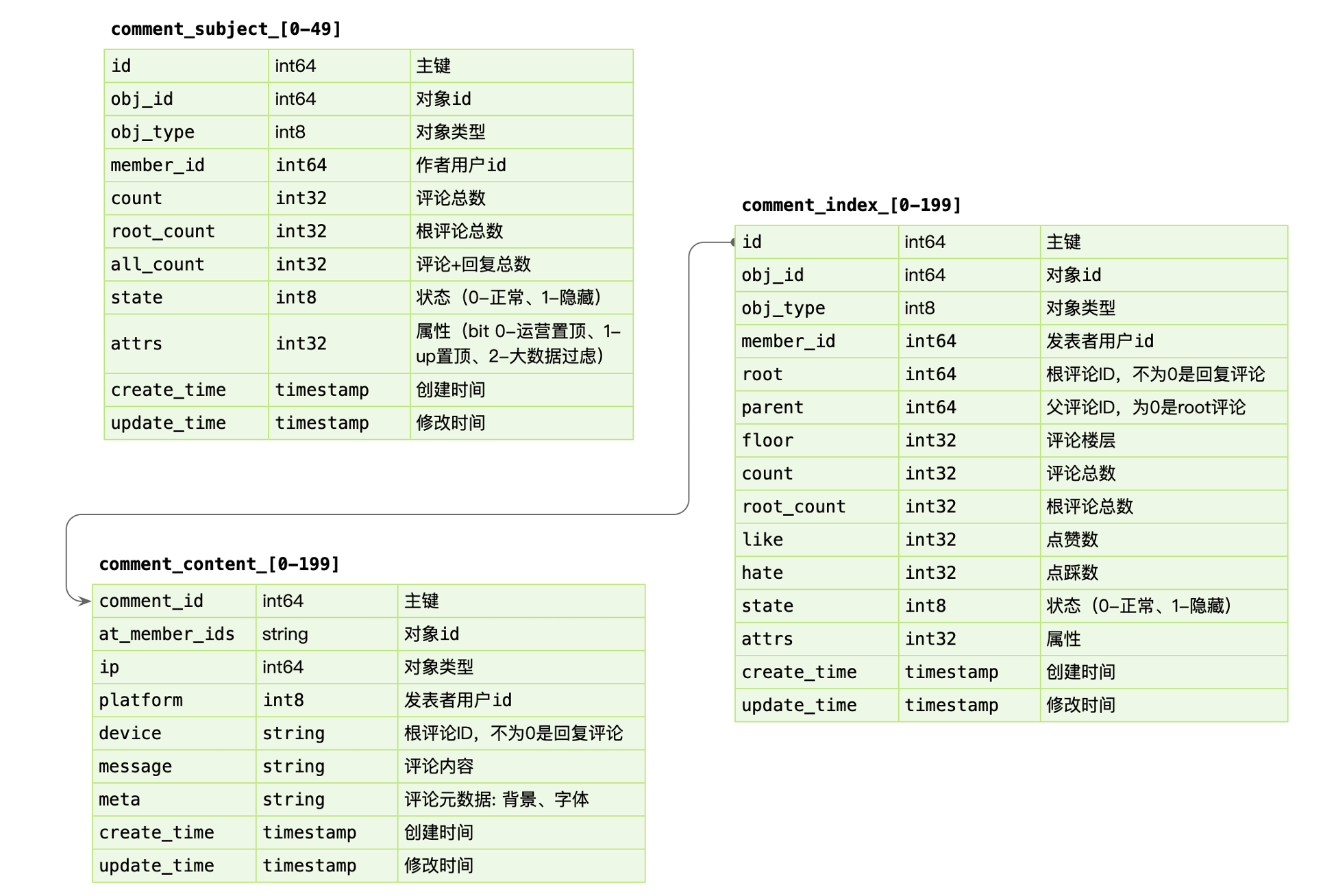

image-20230927161249867

  • comment_subject：主题表（例如一个资源、视频、文稿等）

    • 要适配多种资源类型，通过 obj_id 和 obj_type 匹配各种资源类型
    • member_id 记录作者用户 id，这个id不会变化，有利于查询
    • count、root_count、all_count 分别代表评论总数，根评论总数，评论+回复总数，可更好的做展示，而不需要每次都 count(*)
    • stat 状态记录这个资源的状态
    • attrs 属性，记录资源属性，而且通过二进制，代表多个属性

    表都应该带有 create_time 和 update_time ，而且一定要有主键，写入的时候使用顺序写，避免出现页分裂。

    为了避免单表过大，通过 hash 分割表。

    尽量使用软删除，或者手动设置是否隐藏字段。

  • comment_index：索引表

    • 记录评论的索引
    • 同样记录对应的主题，方便后续查询
    • 通过 root 和 parent 记录是否是根评论以及子评论的上级
    • floor 记录评论层级，也需要更新主题表中的楼层数，

  • comment_content：评论内容表

    记录核心评论的内容，避免检索的时候内容过多导致效率低。

数据写入：事务更新 comment_subject，comment_index，comment_content 三张表。content 属于非强制需要一致性考虑的。可以先写入 content，之后事务更新其他表。即便 content 先成功，后续失败仅仅存在一条 ghost 数据。

数据读取：基于 obj_id + obj_type 在 comment_index 表找到评论列表， WHERE root = 0 ORDER BY floor。之后根据 comment_index 的 id 字段获取出 comment_content 的评论内容。对于二级的子楼层， WHERE parent/root IN (id...)。

因为产品形态上只存在二级列表，因此只需要迭代查询两次即可。对于嵌套层次多的，产品上，可以通过二次点击支持。

可以看到，上面的存储结构比较简单，而且在这种读多写少的场景，有其他的数据库也支持。例如 ES 也可以，不分表。

Graph 存储也可以， DGraph、HugeGraph 类似的图存储思路，不分表，内部可以实现数据补全。

索引内容分离

用于检索的索引，和评论的具体内容分离成两张表。

comment_index：评论楼层的索引组织表，实际并不包含内容。comment_content：评论内容表，包含评论的具体内容。其中 comment_index 的 id 字段和 comment_content 是 1对1 的关系，这里面包含几种设计思想：

  • 表都有主键，即 cluster index，是物理组织形式存放的，comment_content 没有 id，是为了减少一次二级索引查找（回表），直接基于主键检索，同时 comment_id 在写入要尽可能的顺序自增。
  • 索引、内容分离，方便 mysql datapage 缓存更多的 row，如果和 content 耦合，会导致更大的 IO，长远来看 content 信息可以直接使用 KV storage存储。

缓存设计

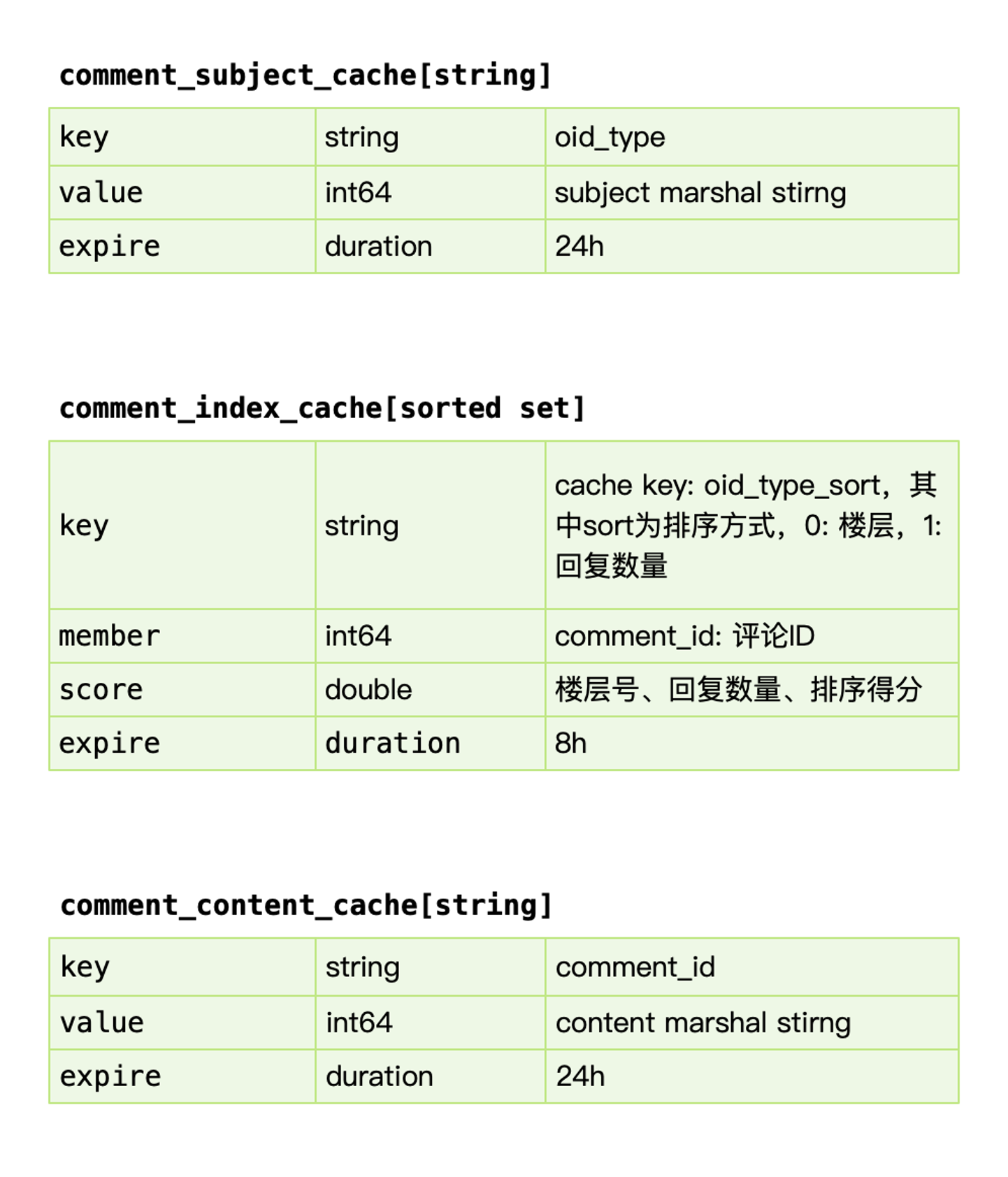

image-20230927174051328

comment_subject_cache：对应主题的缓存，value 使用 protobuf 序列化的方式存入。现在使用 memcache 来进行缓存，或者使用 redis 这种KV键值对存储都差不多。

comment_index_cache：使用 redis sortedset 进行索引的缓存，索引即数据的组织顺序，而非数据内容。

参考百度贴吧，他们使用自己研发的拉链存储来组织索引。

使用mysql 作为主力存储，利用 redis 来做加速完全足够，因为 cache miss 的构建，使用 kafka 的消费者中处理，预加载少量数据，通过增量加载的方式主键预热填充缓存，而 redis sortedset skiplist 的实现，可以做到 O(logN) + O(M) 的时间复杂度，效率很高。

过期时间可以通过内存大小调整。

sorted set 是要增量追加的，因此必须判定 key 存在，才能 zadd

comment_content_cache：对应评论内存数据，使用 protobuf 序列化的方式存入。类似的早期使用 memcache 进行缓存，或者使用 redis 存储。

增量加载（将数据库中的数据批量放到 redis 中，而且先续约时间，然后再加缓存。） + lazy 加载。（所以没有分页，都是使用懒加载，使用 mget 批量获取。）

还可以使用预加载，获取第一页时，将第二页的数据加入到缓存中。

可用性设计

Singlefilght

对于热门的主题，如果存在缓存穿透（缓存中没有数据，请求穿透了缓存，直接打到数据库）的情况，会导致大量的同进程、跨进程的数据回源到存储层，可能会引起存储过载的情况，如何只交给同进程内，一个人去做加载存储。

使用归并回源的思路：

singleflight

image-20231007113032203

同进程只交给一个人去获取 mysql 数据，然后批量返回。同时这个 lease owner 投递一个 kafka 消息，做 index cache 的 recovery 操作。这样可以大大减少 mysql 的压力，以及大量穿透导致的密集写 kafka 的问题。

更进一步的，后续连续的请求，仍然可能会短时 cache miss ，我们可以在进程内设置了一个 short-lived flag，标记最近有一个人投递了 cache rebuild 的消息，直接 drop。

可以看到，这里说明的都是单进程下的解决思路。那么在多进程下，能否使用分布式锁来解决。理论上可以，但是实际操作起来，容易将这个简单问题复杂化，不推荐使用分布式锁。（PS：redis 作者不推荐使用 redis 实现分布式锁。）

多进程下，也是一样的思想，多个进程会发送多个消息到消息队列中，消费端获取消息的时候，通过单飞的思路，同样处理。

热点

热点分为写热点和读热点。

写操作一般会通过MQ削峰，当大量的请求都集中在 MQ 中，不仅仅会影响当前服务，还可能导致下游服务出现异常。这种情况下，可以再进行解耦，增加上游服务的吞吐，将下游服务解耦，不依赖同一个同步逻辑。

流量热点是因为突然热门的主题，被高频次的访问，因为底层的 cache 设计，一般是按照主题 key 进行一致性 hash 来进行分片，但是热点 key 一定命中某一个节点，这时 remote cache 可能会变成瓶颈。因此做 cache 升级 local cache 是有必要的，一般使用单进程自适应发现热点的思路，附加一个短时的 ttl local cache，可以在进程内吞掉大量的读请求。

image-20231007174023897

在内存中使用 hashmap 统计每个 key 的访问频次，这里可以使用滑动窗口（左角标和右角标一起移动，统计区间内部的数据量）统计，即每个窗口中，维护一个 hashmap，之后统计所有未过去的 bucket，汇总所有 key 的数据。

之后使用小堆计算 TopK 的数据，自动进行热点识别。

数据库层级结构设计

很多时候会碰到需要设计带有层级结构的数据，例如部门和成员、树级结构、评论、聊天等，一般会有要求检索某个节点下的子节点。

这种情况下，可以有根节点、叶子节点、中间节点。

  • 邻接表 Adjacency List

    通过 parent_id 记录层级关系

    缺点：

    • 难以查询全部子节点
    • 难以查询特定层的节点
    • 难以查询聚合函数

  • 分段式 Path

    通过 /a/b/c 的形式（或者使用 # 分隔符 _ ）

    缺点：

    • 查找主要依赖于 LIKE 查询
    • 无法保证 PATH 正确
    • Path 依赖于应用的字符串处理

  • Nested Set

    记录左节点和右节点。

    nsleft 小于所有子节点的 nsleft

    nlright 大于所有子节点的 nright

    本质上是一个深度优先遍历的顺序

    缺点：

    • 查找父亲非常困难:c 结点的父亲节 点是祖先节点里面，没有别的祖先节 点作为其子节点的节点
    • 插入非常困难:需要重新计算节点的 nsleft 和 nsright

  • Closure Table

    用单独的表来存储节点之间的关系

对比

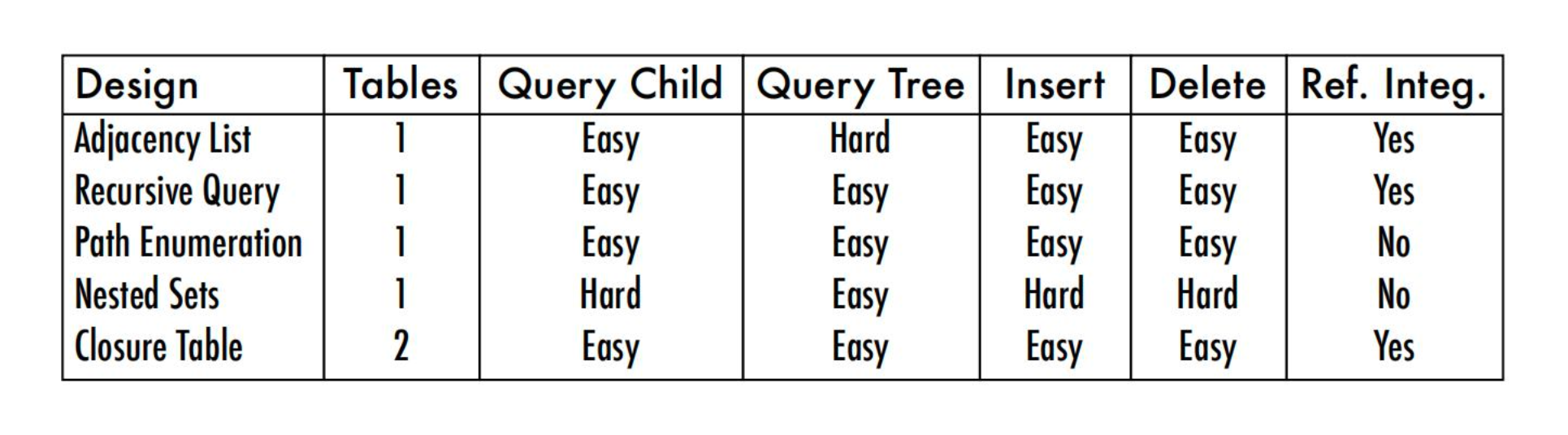

image-20231012113811261

Resursive Query 直接依赖于数据库特性。

缓存模式 cache pattern

  • cache aside

    把 cache 当成一个普通的数据源

    更新 cache 和 DB 都是依赖于开发者自己写代码

    cache 读不到，就去读取数据库，需要注意穿透，也需要使用 singlefilght

    先写数据库，然后删除原本的 cache（这是数据不一致间隔最短的一种方式）

  • read through

    从 cache 中读取数据，cache 会在缓存不命中的时候读取数据

    更新数据的时候也直接更新DB，等待 Cache 过期，也可以更新 DB 之后同步更新 Cache

  • write through

    只需要写入 cache ，由 cache 更新数据库

    在读未命中缓存的情况下，需要去数据库捞数据，然后更新 cache

  • refresh-ahead

    依赖于 CDC （changed data capture）接口：

    • 数据库暴露数据变更接口
    • cache 或者第四方在监听到数据变更之后自动更新数据。

总结对比：

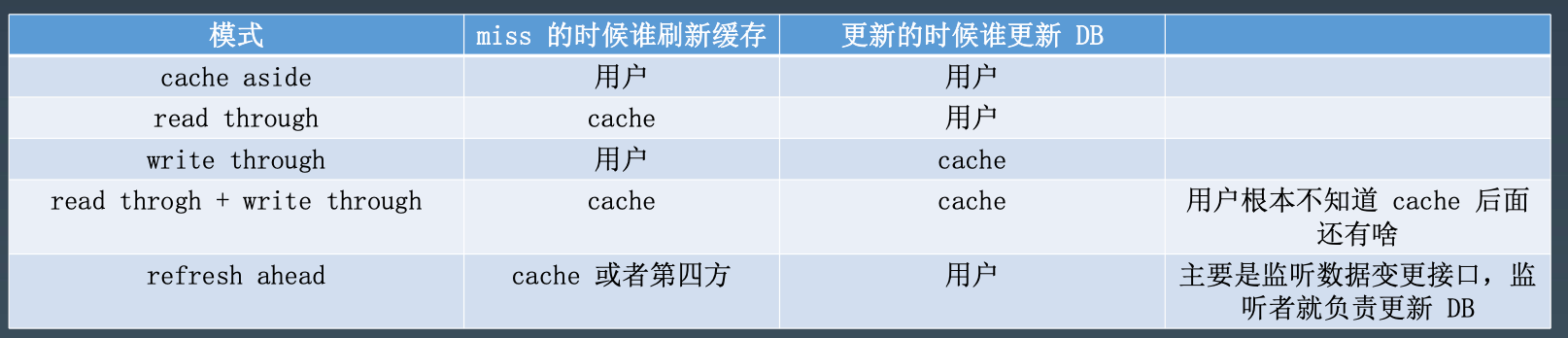

image-20231012114740809
