进一步提高QPS，可以针对使用场景进行优化

优化 Nginx 性能是建立在 TCP 和 Linux 内核上。

Nginx 的系统层面性能优化

方法论

从软件层面提升硬件使用效率
- 增大 CPU 的利用率（惊群现象，就会导致 CPU 利用率增大）
- 增大内存的利用率
- 增大磁盘 IO 的利用率（可以使用缓存在内存中，不打开文件）
- 增大网络带宽的利用率
提升硬件规格
- 网卡：万兆网卡，例如 10G、25G、40G 等

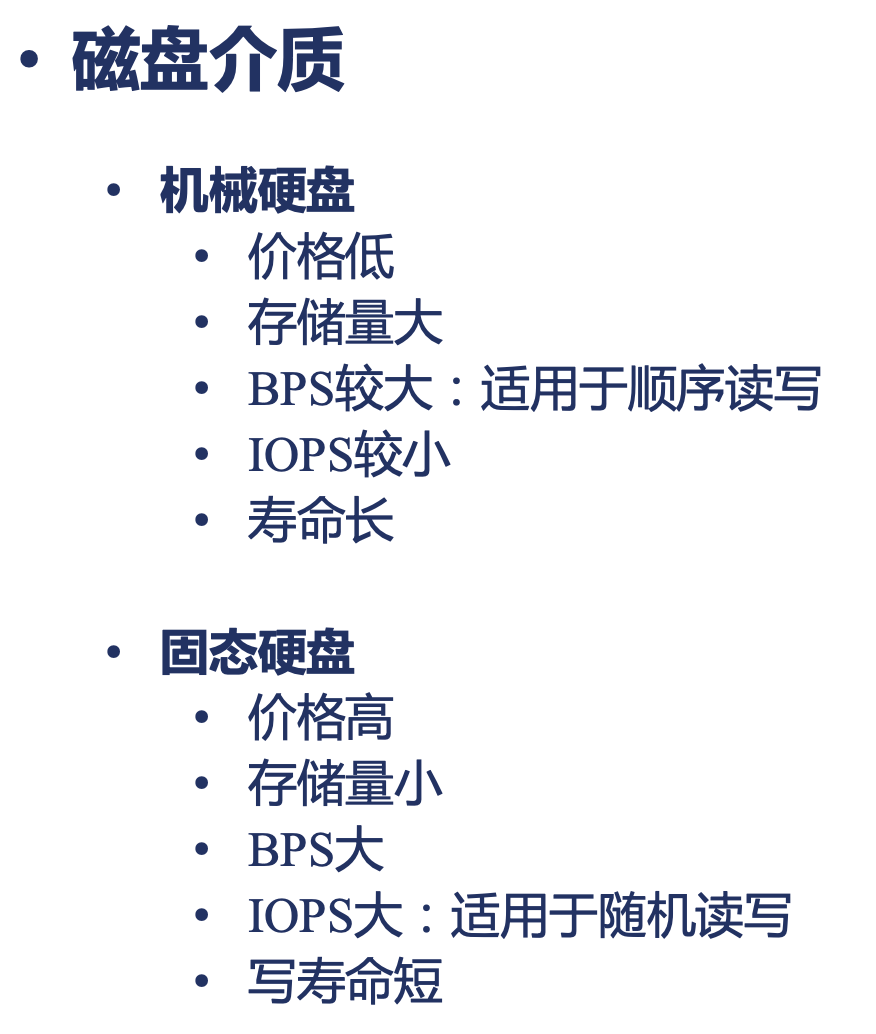

- 磁盘：固态硬盘，关注 IOPS 和 BPS 指标
- CPU：更快的主频，更多的核心，更大的缓存，更优的架构
- 内存：更快的访问速度
超出硬件性能上限后使用 DNS，例如下图，通过 DNS 负载到不同的集群

高效使用CPU

增大 Nginx 使用 CPU 的有效时长

能够使用全面 CPU 资源
- master-worker 多进程架构
- worker 进程数量应大于等于 CPU 核数
Nginx 进程间不做无用功浪费 CPU 资源
- worker 进程不应在繁忙时，主动让出 CPU
  - worker 进程间不应由于争抢造成资源耗散
    - worker 进程数量应当等于 CPU 核数（大于时，会出现争抢）
  - worker 进程不应调用一些 API 导致主动让出 CPU（例如阻塞方法）
    - 拒绝类似的第三方模块
不被其他进程争抢资源
- 提升优先级占用 CPU 更长的时间
- 减少操作系统上耗资源的非 Nginx 进程

设置 worker 进程的数量

https://nginx.org/en/docs/ngx_core_module.html#worker_processes

Syntax:    worker_processes number | auto;
Default:
worker_processes 1;
Context:    main

进程上下文切换

一个 CPU 就可以同时运行多个进程

宏观上并行，微观上串行
- 把进程的运行时间分为一段段的时间片
- OS 调度系统依次选择每个进程，最多执行时间片规定的时长

阻塞 API 引发的时间片内主动让出 CPU
- 速度不一致引发的阻塞 API
  - 硬件执行速度不一致，例如 CPU 和磁盘（例如读取磁盘中的内容，此时 CPU 就会陷入等待，让出 CPU）
- 业务场景产生的阻塞 API
  - 例如同步读网络报文（发出网络报文后，同步等待读取）

保持进程在运行态

R 运行：正在运行或在运行队列中等待
S 中断：休眠中，受阻，在等待某个条件的形成或接受到信号
D 不可中断：收到信号不唤醒和不可运行，进程必须等待直到有中断发生
Z 僵死：进程已终止，但进程描述符不存在，直到父进程调用 wait4() 系统调用后释放
T 停止：进程收到 SIGSTOP，SIGSTP，SIGTIN，SIGTOU 信号后停止运行

减少进程间切换

Nginx worker 尽可能的处于 R 状态
- R 状态的进程数量大于 CPU 核心时，负载急速增高

尽可能的减少进程间切换
- 进程间切换：是指 CPU 从一个进程或线程切换到另一个进程或线程
- 类别：
  - 主动切换：例如阻塞 API
  - 被动切换：时间片耗尽
  - cost: <5us，进程间切换的耗时
- 减少主动切换
- 减少被动切换
  - 增大进程优先级（也就是增大时间片）
绑定 CPU

延迟处理新连接

Syntax:    listen address[:port] [default_server] [ssl] [http2 | quic] [proxy_protocol] [setfib=number] [fastopen=number] [backlog=number] [rcvbuf=size] [sndbuf=size] [accept_filter=filter] [deferred] [bind] [ipv6only=on|off] [reuseport] [so_keepalive=on|off|[keepidle]:[keepintvl]:[keepcnt]];
listen port [default_server] [ssl] [http2 | quic] [proxy_protocol] [setfib=number] [fastopen=number] [backlog=number] [rcvbuf=size] [sndbuf=size] [accept_filter=filter] [deferred] [bind] [ipv6only=on|off] [reuseport] [so_keepalive=on|off|[keepidle]:[keepintvl]:[keepcnt]];
listen unix:path [default_server] [ssl] [http2 | quic] [proxy_protocol] [backlog=number] [rcvbuf=size] [sndbuf=size] [accept_filter=filter] [deferred] [bind] [so_keepalive=on|off|[keepidle]:[keepintvl]:[keepcnt]];
Default:
listen *:80 | *:8000;
Context:    server

deferred：使用 TCP_DEFER_ACCEPT 延迟处理新连接

查看上下文切换次数

context-switch

vmstat
dstat
pidstat -w -p <pid>，针对进程
- cswch/s：主动切换

决定 CPU 时间片的大小

Nice 静态优先级：-20 -- 19，越大说明可以交由其他 CPU 执行，一般会将 Nginx 调小
Priority 动态优先级：0 - 139

#define DEFAULT_PRIO (MAX_RT_PRIO + NICE_WIDTH /2)

O1 调度算法（CFS）

优先级动态调整
- 幅度
  - +-5
- 依据
  - CPU 消耗型进程
  - IO 消耗型进程
分时：时间片
- 5ms-800ms （最小和最大）

设置 worker 进程的静态优先级

Syntax:    worker_priority number;
Default:
worker_priority 0;
Context:    main

多核间负载均衡

worker 进程间负载均衡

解决惊群问题的三种方式：

最终在 Linux 3.9 内核以上，选择 reuseport 特性

在 Kernel 层面，一个 socket 被每一个 worker 进程监听，并且做负载均衡。

网络层面优化

多队列网卡

多队列网卡对多核 CPU 的优化

RSS：Receive Side Scaling：硬中断负载均衡（多个 CPU 可以同时并发处理硬中断）
RPS：Receive Packet Steering：软中断负载均衡
RFS：Receive Flow Steering（基于 RPS 做更好一层负载均衡）

根据具体场景，做对应调试。

提升 CPU 缓存命中率

跟 worker_cpu_affinity 指令相关

进程绑定 CPU 的好处是避免 CPU 上的缓存失效

Syntax:    worker_cpu_affinity cpumask ...;
worker_cpu_affinity auto [cpumask];
Default:    —
Context:    main

Numa 架构

NUMA（Non-Uniform Memory Access，非一致性内存访问）是一种计算机系统设计架构，旨在解决多处理器系统中内存访问速度不一致的问题。在 NUMA 架构中，系统中的不同处理器核心（CPU）通过不同的内存控制器访问内存，导致不同内存区域的访问速度可能不同。

例如 NUMA 系统中每个处理器核心连接到不同的内存区域，因此访问本地内存比访问远程内存更快。因此，在 NUMA 系统中，内存被划分为不同的节点，每个节点包含处理器核心和与之关联的本地内存。处理器可以更快地访问其本地节点的内存，而访问其他节点的内存则需要经过更慢的跨节点通信。为了最大程度地减少跨节点访问带来的性能损失，NUMA 系统会尽可能将数据放置在本地节点，以减少跨节点通信。

# numactl --hardware
available: 2 nodes (0-1)
node 0 cpus: 0 1 2 3 4 5 6 7 8 9 10 11 12 13 28 29 30 31 32 33 34 35 36 37 38 39 40 41
node 0 size: 64133 MB
node 0 free: 16704 MB
node 1 cpus: 14 15 16 17 18 19 20 21 22 23 24 25 26 27 42 43 44 45 46 47 48 49 50 51 52 53 54 55
node 1 size: 64504 MB
node 1 free: 14147 MB
node distances:
node   0   1
  0:  10  21
  1:  21  10

查看命中率

# numastat
                           node0           node1
numa_hit              8612016427     14780539235
numa_miss                3111870         5509741
numa_foreign             5509741         3111870
interleave_hit             15697           15579
local_node            8611826708     14780752466
other_node               3188551         5700408

当缓存命中率低，可以通过修改 numa 结构，例如禁止访问远端，例如关闭 numa 架构。

TCP 层面优化

TCP 连接

SYN_SENT 状态 ：客户端

net.ipv4.tcp_syn_retries = 6：主动建立连接时，发 SYN 的重试次数

net.ipv4.ip_local_port_range = 32768 60999：建立连接时的本地端口可用范围

主动建立连接时应用层超时时间

https://nginx.org/en/docs/http/ngx_http_proxy_module.html#proxy_connect_timeout

Syntax:    proxy_connect_timeout time;
Default:
proxy_connect_timeout 60s;
Context:    http, server, location

https://nginx.org/en/docs/stream/ngx_stream_proxy_module.html#proxy_connect_timeout

Syntax:    proxy_connect_timeout time;
Default:
proxy_connect_timeout 60s;
Context:    stream, server

SYN_RCVD 状态：服务器端

net.ipv4.tcp_max_syn_backlog：SYN_RCVD 状态连接的最大个数（三次握手未完成，半连接的方式）

net.ipv4.tcp_synack_retries：被动建立连接时，发 SYN/ACK 的重试次数

服务器端处理三次握手

建立 TCP 连接优化

应对 SYN 攻击

攻击者短时间伪造不同 IP 地址的 SYN 报文，快速占满 backlog 队列，使服务器不能为正常用户服务。

net.core.netdev_max_backlog：接受自网卡、但未被内核协议栈处理的报文队列长度

net.ipv4.tcp_max_syn_backlog：SYNC_RCVD 状态连接的最大个数

net.ipv4.tcp_abort_on_overflow：超出处理能力时，对新来的 SYN 直接回包 RST，丢弃连接

除此之外，还有一个方法 tcp_syncookies

正常流程如下：通过 SYN 队列存储收到的 SYN 报文连接信息；通过 Accept 队列存储返回 ACK 报文的连接，让应用层处理。

当应用程序过慢，导致 Accept 队列满，因此 SYN 队列中的数据取出来也无法存放，导致连接无法建立。

使用 cookie，当 Accept 队列满，使用 cookie

句柄数的上限

Linux 系统中，一切皆文件，句柄数上限可能会限制连接数上限。

操作系统全局
- fs.file-max
  - 操作系统可使用的最大句柄数
- 使用 fs.file-nr 可以查看当前已分配、正使用、上限
  - fs.file-nr = 21632 0 40000500
限制用户
- /etc/security/limits.conf
  - root soft nofile 65535：进程在运行时可以修改的链接数，一定要小于 hard
  - root hard nofile 65535 ：强制的，真实的链接数

限制进程

https://nginx.org/en/docs/ngx_core_module.html#worker_rlimit_nofile

1
2
3

Syntax:    worker_rlimit_nofile number;
Default:    —
Context:    main

设置 worker 进程最大连接数量

https://nginx.org/en/docs/ngx_core_module.html#worker_connections

Syntax:    worker_connections number;
Default:
worker_connections 512;
Context:    events

设置单个工作进程可以打开的最大同时连接数。包括 Nginx 与上游、下游间的连接。

两个队列的长度

SYN 队列未完成握手：net.ipv4.tcp_max_syn_backlog = 262144
ACCEPT 队列已完成握手：net.core.somaxconn，系统级最大 backlog 队列长度

Syntax:    listen address[:port] [default_server] [ssl] [http2 | quic] [proxy_protocol] [setfib=number] [fastopen=number] [backlog=number] [rcvbuf=size] [sndbuf=size] [accept_filter=filter] [deferred] [bind] [ipv6only=on|off] [reuseport] [so_keepalive=on|off|[keepidle]:[keepintvl]:[keepcnt]];
listen port [default_server] [ssl] [http2 | quic] [proxy_protocol] [setfib=number] [fastopen=number] [backlog=number] [rcvbuf=size] [sndbuf=size] [accept_filter=filter] [deferred] [bind] [ipv6only=on|off] [reuseport] [so_keepalive=on|off|[keepidle]:[keepintvl]:[keepcnt]];
listen unix:path [default_server] [ssl] [http2 | quic] [proxy_protocol] [backlog=number] [rcvbuf=size] [sndbuf=size] [accept_filter=filter] [deferred] [bind] [so_keepalive=on|off|[keepidle]:[keepintvl]:[keepcnt]];
Default:
listen *:80 | *:8000;
Context:    server

backlog：在 listen() 调用中设置 backlog 参数，该参数限制了挂起连接队列的最大长度。默认情况下，在 FreeBSD、DragonFly BSD 和 macOS 上，backlog 设置为 -1，在其他平台上设置为 511。

TCP Fast Open

将发送数据的过程省掉，在响应 SYN 报文时，同时发送 cookie，客户端保存 cookie，在后续发送数据时，携带 cookie，不需要重复建立 TCP。

滑动窗口

TCP 建立连接后，开始传输数据。这个时候滑动窗口机制会影响效率，以及调整 TCP 缓冲区大小。

通告窗口

TCP 报文中的 Window 字段，表示当前窗口大小。

发送 TCP 消息

第 5、6 步使用阻塞模型

TCP 消息接收

TCP 消息接收发生 CS（进程休眠，导致进程切换）

TCP 消息接收时新报文到达

Nginx 的潮湿指令与滑动窗口

两次读操作间的超时

Syntax:    client_body_timeout time;
Default:
client_body_timeout 60s;
Context:    http, server, location

两次写操作的超时

Syntax:    send_timeout time;
Default:
send_timeout 60s;
Context:    http, server, location

以上两者兼具

Syntax:    proxy_timeout timeout;
Default:
proxy_timeout 10m;
Context:    stream, server

丢包重传

TCP 有重传机制，可同限制重传次数提升性能

TCP 缓冲区

Syntax:    listen address[:port] [default_server] [ssl] [http2 | quic] [proxy_protocol] [setfib=number] [fastopen=number] [backlog=number] [rcvbuf=size] [sndbuf=size] [accept_filter=filter] [deferred] [bind] [ipv6only=on|off] [reuseport] [so_keepalive=on|off|[keepidle]:[keepintvl]:[keepcnt]];
listen port [default_server] [ssl] [http2 | quic] [proxy_protocol] [setfib=number] [fastopen=number] [backlog=number] [rcvbuf=size] [sndbuf=size] [accept_filter=filter] [deferred] [bind] [ipv6only=on|off] [reuseport] [so_keepalive=on|off|[keepidle]:[keepintvl]:[keepcnt]];
listen unix:path [default_server] [ssl] [http2 | quic] [proxy_protocol] [backlog=number] [rcvbuf=size] [sndbuf=size] [accept_filter=filter] [deferred] [bind] [so_keepalive=on|off|[keepidle]:[keepintvl]:[keepcnt]];
Default:
listen *:80 | *:8000;
Context:    server

rcvbuf=size：设置侦听套接字的接收缓冲区大小（SO_RCVBUF 选项）。

sndbuf=size：设置侦听套接字的发送缓冲区大小（SO_SNDBUF 选项）。

使用读写缓冲区配置，操作系统的配置则会失效。

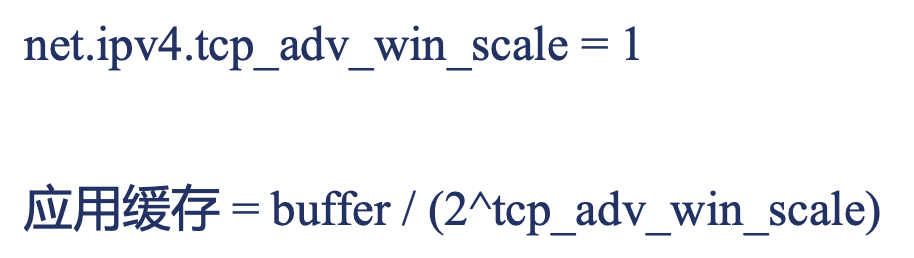

调整接收窗口与应用缓存

BDP

BDP（带宽时间级，也就是意味着网络中有多少传输中的字节数，也就是接收窗口） = 带宽 x 时延，吞吐量 = 窗口/时延

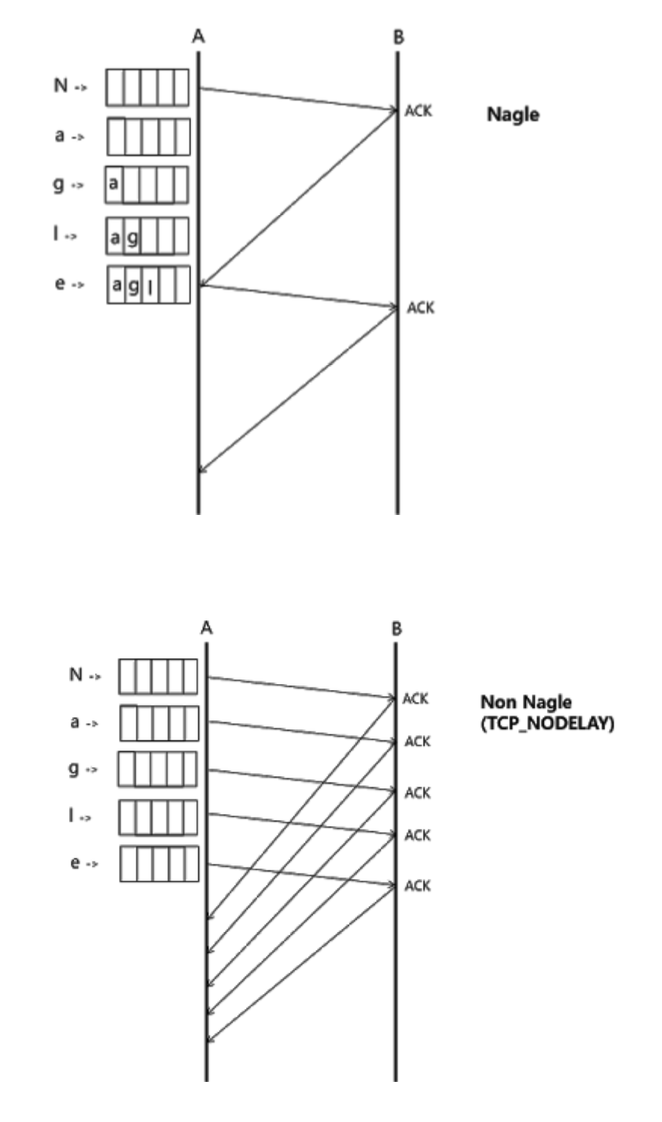

禁用 Nagle 算法

尽量将小报文合并成大报文

Nginx 也可以避免发送小报文

https://nginx.org/en/docs/http/ngx_http_core_module.html#postpone_output

Syntax:    postpone_output size;
Default:
postpone_output 1460;
Context:    http, server, location

启用 CORK 算法

仅针对 sendfile on 开启时有效，完全禁止小报文的发送，提升网络效率

Syntax:    tcp_nopush on | off;
Default:
tcp_nopush off;
Context:    http, server, location

流量控制

滑动窗口用于控制发送方发送数据的速率，以匹配接收方的接收能力，而拥塞窗口用于控制数据在网络中的传输速率，以避免网络拥塞。

拥塞窗口
- 发送方主动限制流量
通告窗口（对端接收窗口）
- 接收方限制流量
实际流量
- 拥塞窗口与通告窗口的最小值

拥塞处理：

RTT 与 RTO

RTT：Round Trip Time，指的是数据从发送端发送到接收端，再从接收端发送回确认的整个往返时间
- 时刻变化
- 组成：
  - 物理链路传输时间
  - 末端处理时间
  - 路由器排队处理时间
- 知道 RTO
RTO：Retransmission TimeOut，是指在TCP协议中，当发送方发送数据后，等待接收确认的超时时间。如果在RTO时间内未收到确认，则发送方会重新发送数据。
- 正确的应对丢包

在TCP通信中，发送方会根据RTT和RTO的信息来调整数据传输的速率和重传机制，以确保数据传输的可靠性和效率。合理设置RTO时间是保证数据传输可靠性的关键之一，过短的RTO可能导致不必要的重传，而过长的RTO可能延迟数据传输的恢复。

TCP 的 Keep-alive 功能

应用场景：

检测实际断掉的连接，及时释放 TCP 资源（与 HTTP 中的 keep-alive 的复用连接将短连接复用成长连接不同）
用于维护与客户端间的防火墙有活跃网络包

关闭 TCP 连接

TCP 连接的过程

当应用程序关闭连接，被动方才会从 CLOSE_WAIT 状态变为 LAST_ACK 状态。

被动关闭连接端

CLOSE_WAIT 状态
- 应用进程没有及时响应对端关闭连接（如果有大量的连接处于这个状态，那么是应用程序出现 bug，收到 FIN 后，没有调用 close() 方法）
LAST_ACK 状态
- 等待接受主动关闭操作系统发来的针对 FIN 的 ACK 报文（如果有大量的连接处于这个状态，代表迟迟没有收到对端的 ACK 报文）

主动关闭连接端的状态

FIN_WAIT1 状态（发送 FIN 报文后的状态）
- net.ipv4.tcp_orphan_retries = 0，发送 FIN 报文的重试次数，0 相当于 8 （FIN 报文可能被丢掉）
FIN_WAIT2 状态（接受到对端 ACK 报文后的状态）
- net.ipv4.tcp_fin_timeout = 60，保持在 FIN_WAIT2 状态的时间（也就是等待对方的 FIN 报文）
TIME_WAIT 状态（接受到对端 FIN 报文后的状态）

TIME_WAIT

MSL(Maximum Segment Lifetime)：报文最大生存时间

TIME_WAIT 状态过短或者不存在会怎样：

维持 2MSL 时长的 TIME_WAIT 状态，保证至少一次报文的往返时间内端口是不可复用的。

tcp_tw_reuse

lingering_close 延迟关闭的意义

当 Nginx 处理完成调用 close 关闭连接后，若接收缓冲区仍然收到客户端发来的内容，则服务器会向客户端发送 RST 包关闭连接，导致客户端由于收到RST而忽略了http response。

配置指令

以 RST 代替正常的四次握手关闭连接

应用层面优化

TLS/SSL 优化

TLS/SSL 优化握手性能

TLS/SSL 中的会话票证 tickets

HTTP 长连接

优点：

减少握手次数
通过减少并发连接数减少了服务器资源的消耗
降低 TCP 拥塞控制的影响

对下游和上游的 HTTP 长连接配置

gzip 压缩

通过实时压缩 HTTP 包体，提升网络传输效率。默认编译进 Nginx

https://nginx.org/en/docs/http/ngx_http_gzip_module.html

Syntax:    gzip on | off;
Default:
gzip off;
Context:    http, server, location, if in location

设置压缩哪些请求的响应

设置是否压缩上游的响应

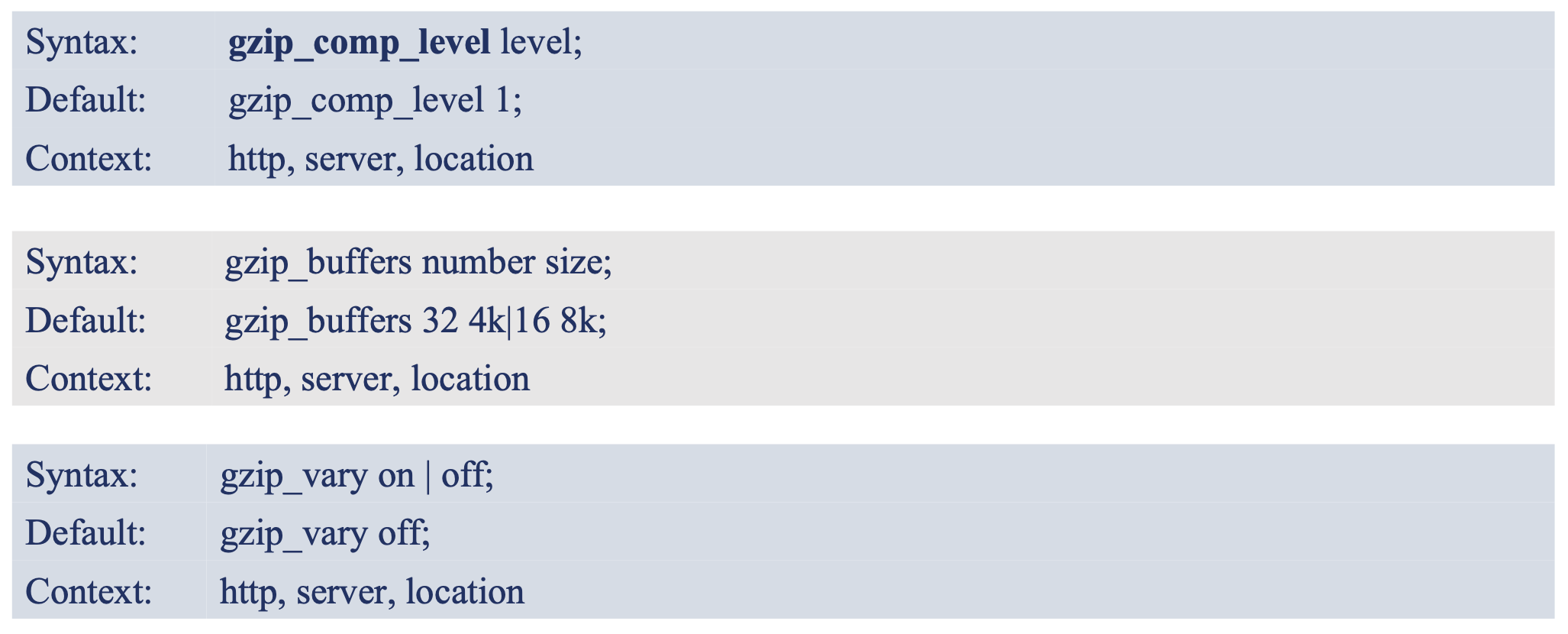

其他压缩参数

升级更高效的 HTTP2 协议

向前兼容 http/1.x 协议
传输效率大幅度提升

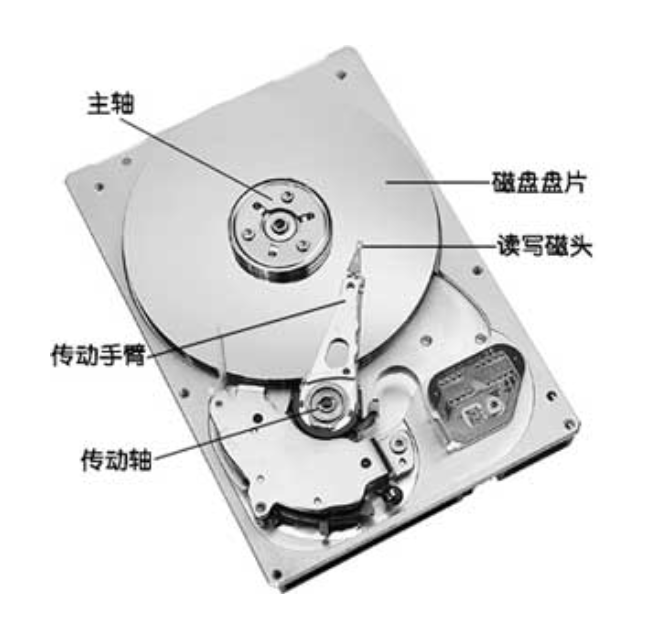

磁盘 IO 的优化

可以通过 fio 测试性能

减少磁盘 IO

直接 IO

绕开磁盘高速缓存

左边正常读取数据；右边直接 IO 读取和写入数据，也就是读和写都绕过内核缓冲区。

适合于大文件：直接 IO

异步 IO

左边传统方式；右边异步 IO，调用 read 方法时，用户程序可以处理其他任务，不会陷入阻塞。

使用方式：

异步读 IO 线程池

编译时加入 --with-threads

在异步读取 IO 时，避免进程进入等待，会派生出线程处理任务队列中的任务，等待任务执行完，丢给 worker 进程继续执行。

线程池：做静态资源读取服务时使用，避免内存不够 inode 失效导致的读取异步 IO。

Thread Pools in NGINX Boost Performance 9x!

定义线程池：

异步 IO 中的缓存：

减少磁盘读写次数

empty_gif 模块

access 日志的压缩

error.log 日志输出内存

syslog 协议

避免将日志写入磁盘，而是通过网络协议写入到 syslog 服务器

rsyslog 与 Nginx

sendfile 零拷贝提升性能

减少进程间切换
减少内存拷贝次数

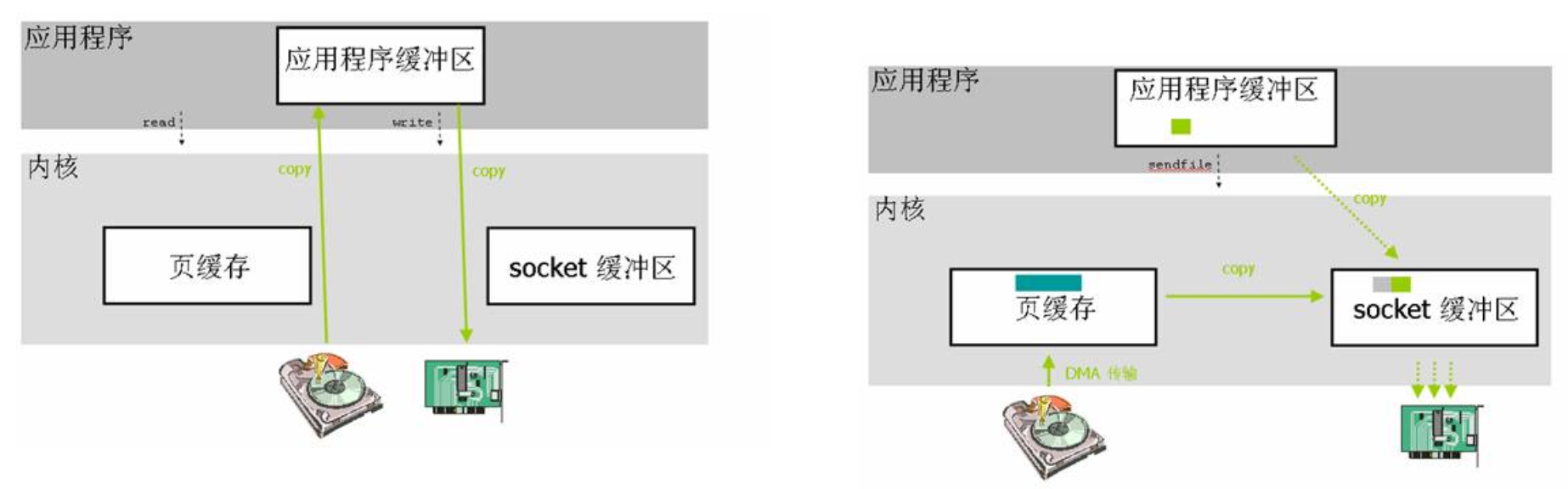

正常情况下，当需要响应磁盘中的内容时，应用程序从磁盘中读取数据，是先要读取到内核的页缓存，然后再读取到应用程序缓存区，也就是经过两次拷贝，发送出去也是同样的过程，首先从应用程序缓冲区拷贝到 socket 缓冲区，然后被网卡发送出去。

零拷贝是应用程序通过指令，让内核将磁盘中的数据读取到页缓存（也可以通过 DMA 高速传输），然后拷贝到 socket 缓冲区，交由网卡处理。

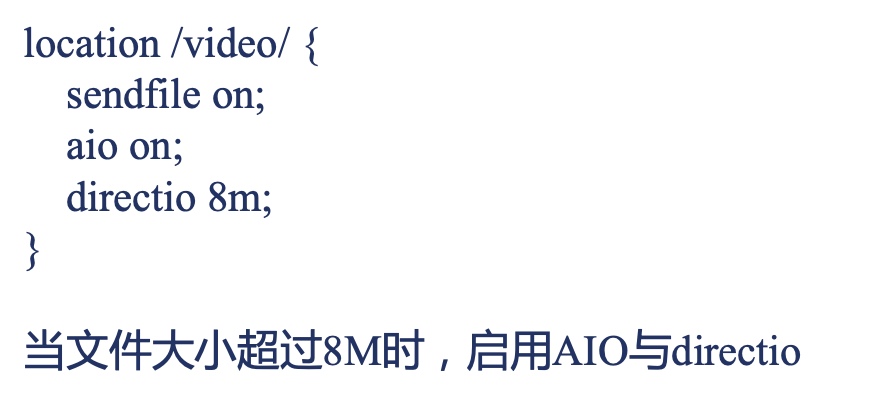

同时开启 sendfile、直接 IO、异步 IO：但是直接 IO 会禁用 sendfile

gzip_static 模块

如果启用了 gzip，需要压缩，那么数据一定会读取到缓存中进行压缩。

https://nginx.org/en/docs/http/ngx_http_gzip_static_module.html

检测到同名 .gz 文件时，response 中以 gzip 相关 header 返回 .gz 文件的内容。默认不编译进 Nginx

always：不管客户端是否支持，都发送压缩过的文件。

Syntax:    gzip_static on | off | always;
Default:
gzip_static off;
Context:    http, server, location

gunzip 模块

当客户端不支持 gzip 时，且磁盘上仅有压缩文件，则实时解压缩并将其发送给客户端。默认不编译进 Nginx

https://nginx.org/en/docs/http/ngx_http_gunzip_module.html

Syntax:    gunzip on | off;
Default:
gunzip off;
Context:    http, server, location

Syntax:    gunzip_buffers number size;
Default:
gunzip_buffers 32 4k|16 8k;
Context:    http, server, location

tcmalloc

谷歌提供的内存分配库

更快的内存分配器
- 并发能力强于 glibc
  - 并发线程数越多，性能越好
- 减少内存碎片
- 擅长管理小块内存

https://goog-perftools.sourceforge.net/doc/tcmalloc.html

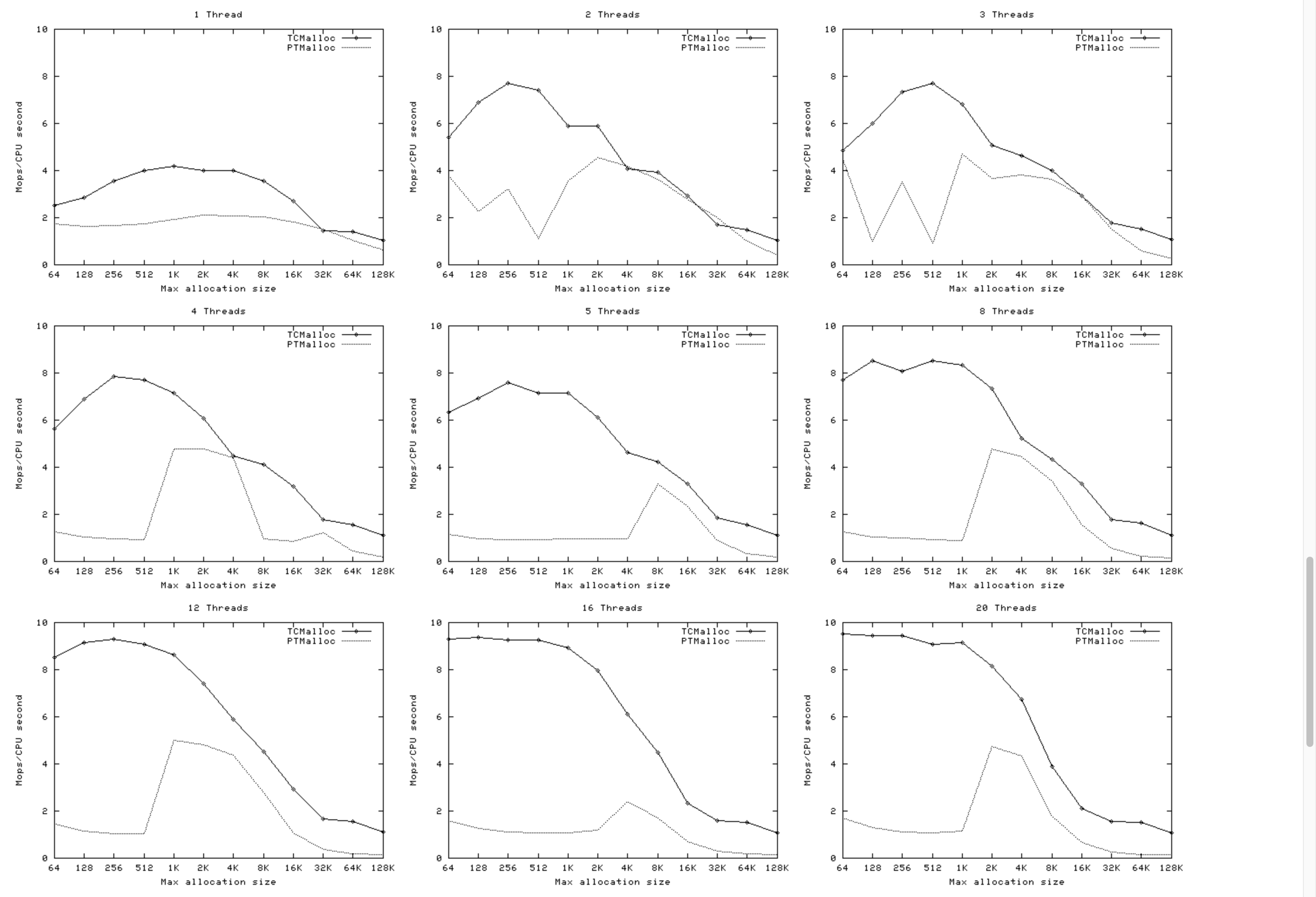

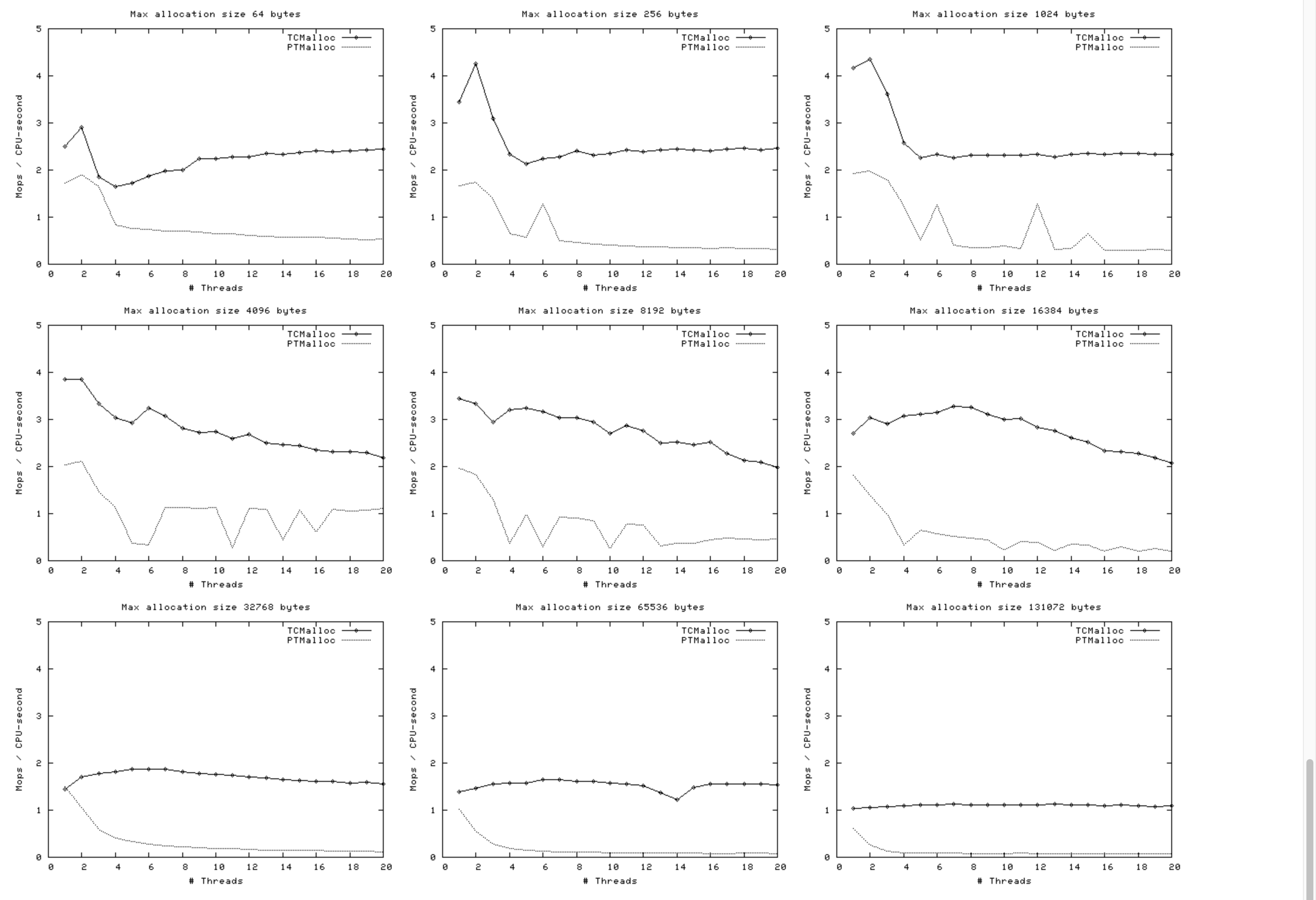

线程数对比

下面的图表显示了TCMalloc与PTMalloc2在几个不同指标上的性能。首先是每秒经过的总操作次数（百万）与最大分配大小之间的关系，针对不同线程数量。

内存大小对比

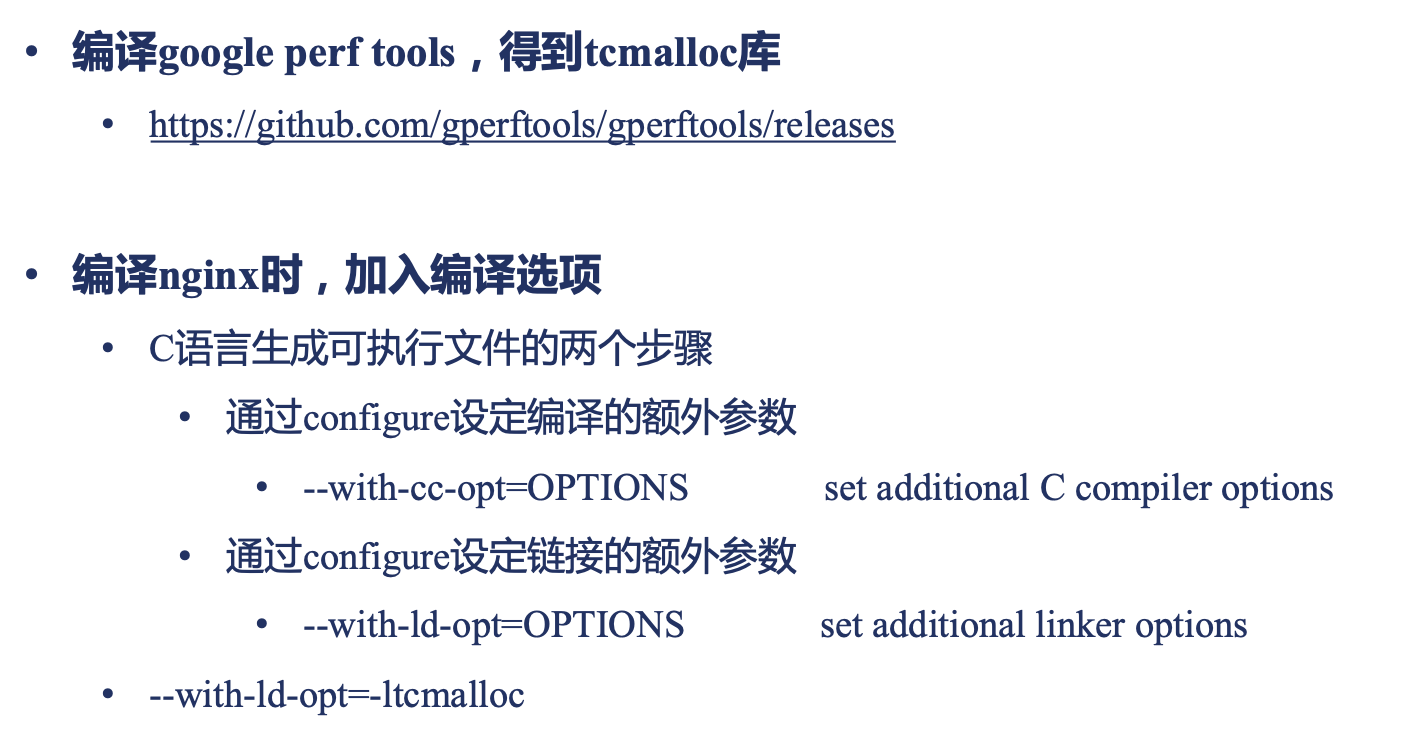

库：

https://github.com/gperftools/gperftools

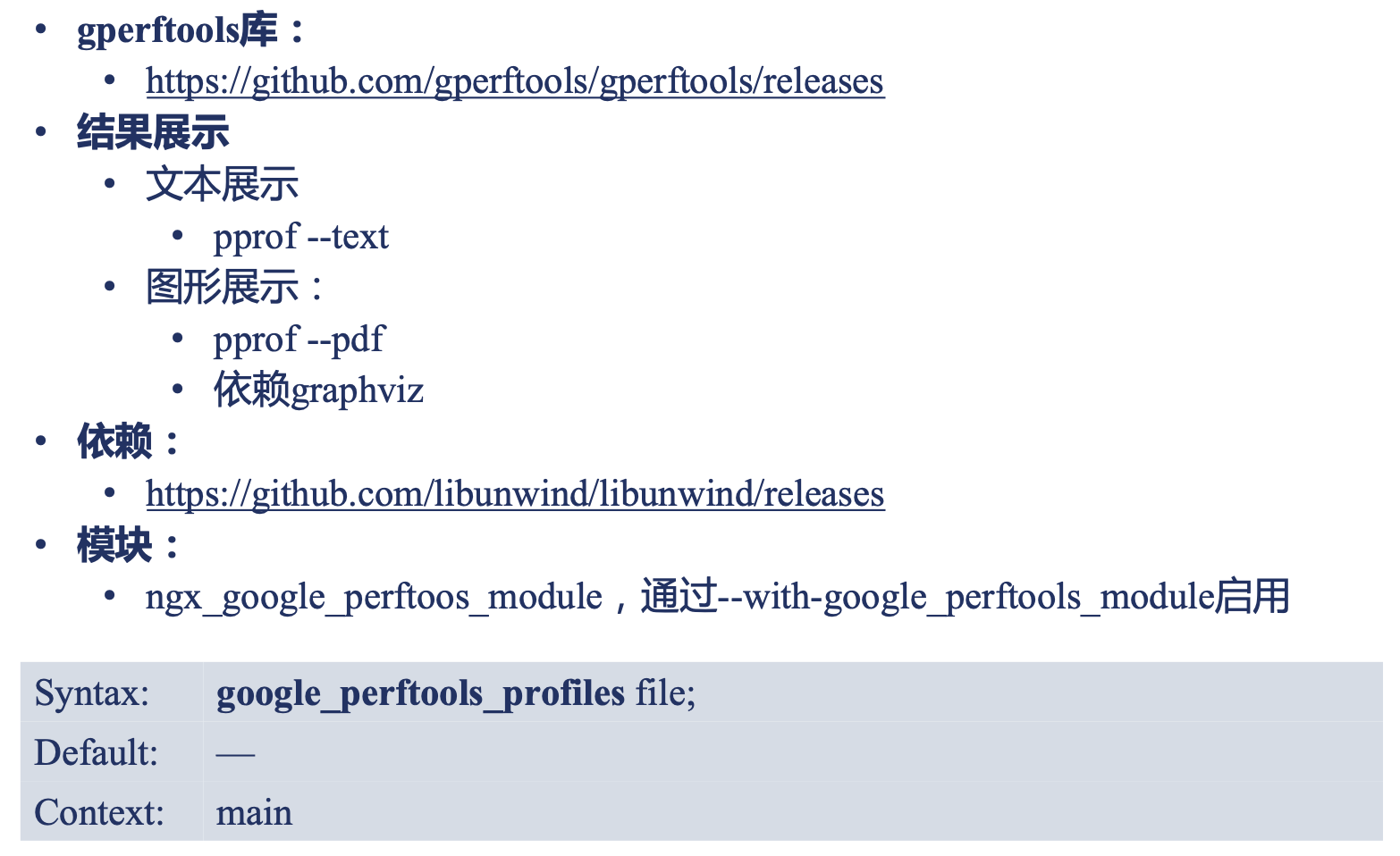

使用 gperftools 定位 Nginx 性能问题

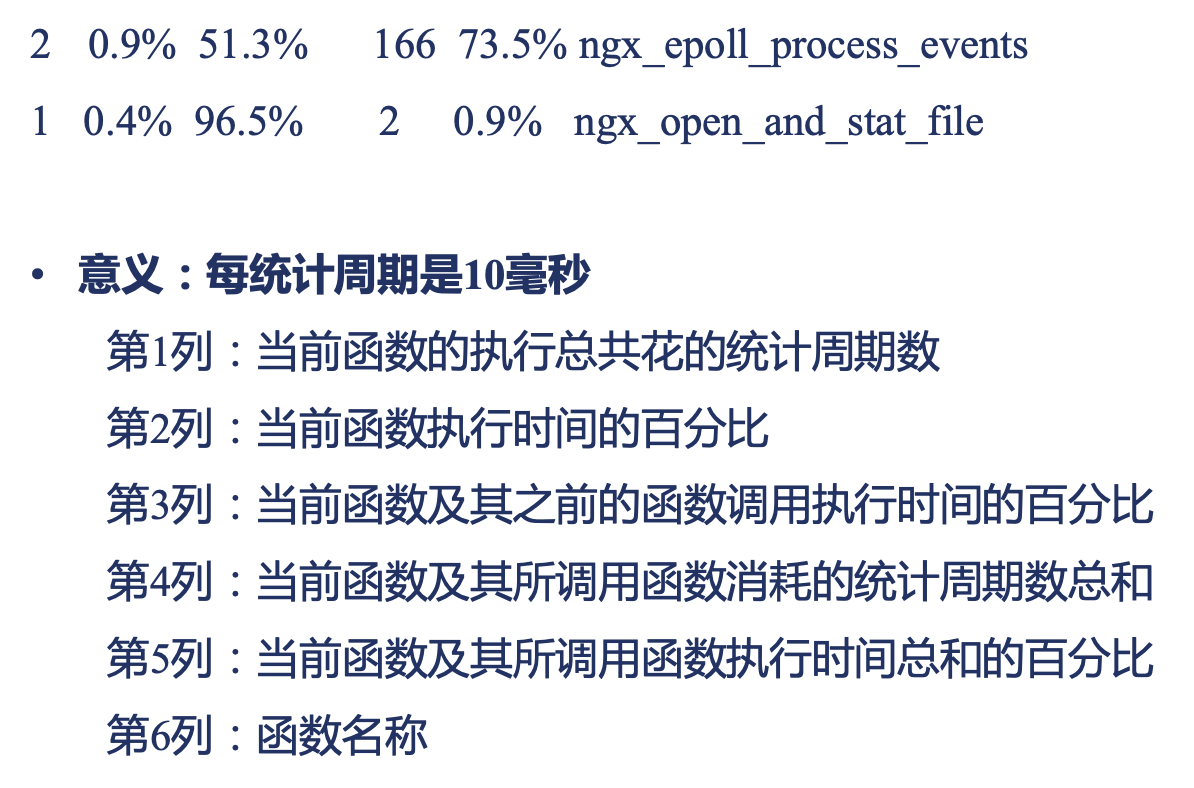

文本风格结果

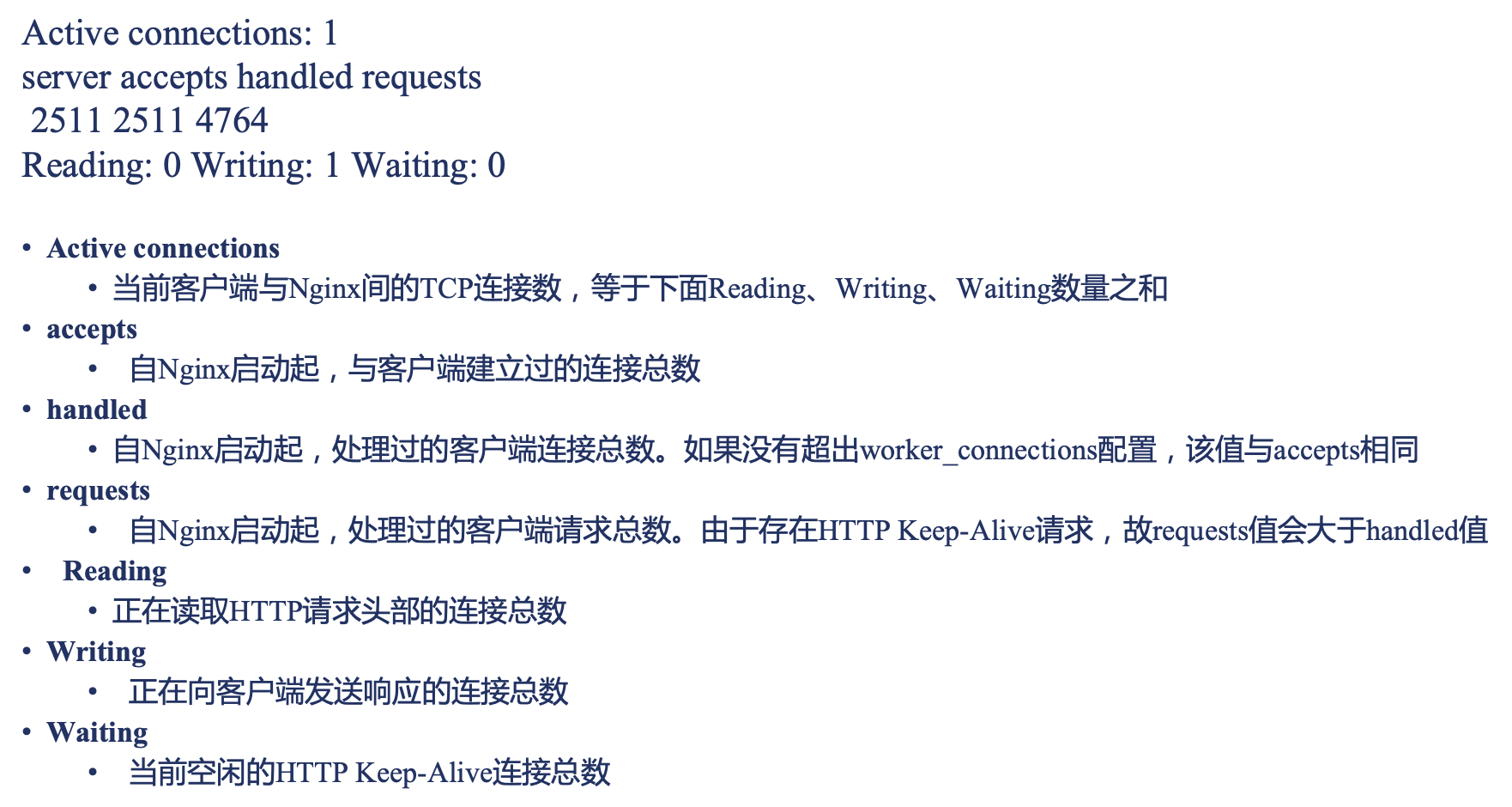

stub_status 模块监控 Nginx

https://nginx.org/en/docs/http/ngx_http_stub_status_module.html

通过 HTTP 接口，实时检测 Nginx 的连接状态。

统计数据存放于共享内存中，所以统计值包含所有 worker 进程，且执行 reload 不会导致数据清零，但热升级会导致数据清零。默认没有编译进 Nginx

1
2
3

Syntax:    stub_status;
Default:    —
Context:    server, location

模块的监控项
