Canal

Posted on 2024-04-07 Edited on 2024-04-08 In Canal Views:

日常工作过程中，经常会有一些异步方案，将持久化的数据进一步处理，例如写入缓存、ES，以及数据变更订阅。最常用的中间件就是 canal。

简介

https://github.com/alibaba/canal/wiki

https://github.com/alibaba/canal/wiki/%E7%AE%80%E4%BB%8B

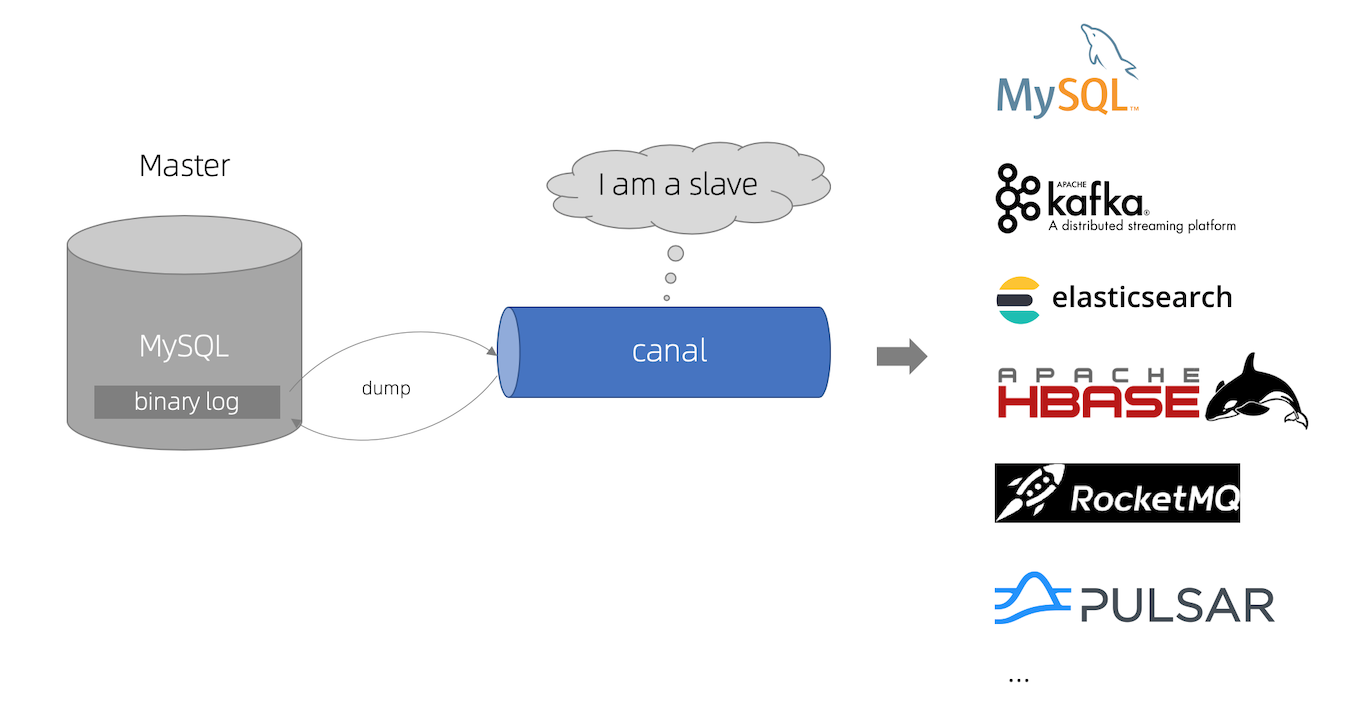

架构

**canal [kə’næl]**，译意为水道/管道/沟渠，主要用途是基于 MySQL 数据库增量日志解析，提供增量数据订阅和消费

工作原理

canal 模拟 MySQL slave 的交互协议，伪装自己为 MySQL slave ，向 MySQL master 发送 dump 协议
MySQL master 收到 dump 请求，开始推送 binary log 给 slave (即 canal )
canal 解析 binary log 对象(原始为 byte 流)

搭建

准备

当前的 canal 支持源端 MySQL 版本包括 5.1.x , 5.5.x , 5.6.x , 5.7.x , 8.0.x

对于自建 MySQL , 需要先开启 Binlog 写入功能，配置 binlog-format 为 ROW 模式，my.cnf 中配置如下

[mysqld]
log-bin=mysql-bin # 开启 binlog
binlog-format=ROW # 选择 ROW 模式
server_id=1 # 配置 MySQL replaction 需要定义，不要和 canal 的 slaveId 重复

授权 canal 链接 MySQL 账号具有作为 MySQL slave 的权限, 如果已有账户可直接 grant

CREATE USER canal IDENTIFIED BY 'canal';
GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT ON *.* TO 'canal'@'%';
-- GRANT ALL PRIVILEGES ON *.* TO 'canal'@'%' ;
FLUSH PRIVILEGES;

给表增加权限

1
2
3

GRANT INSERT ON canal_node_server TO 'canal'@'%';
GRANT INSERT ON canal_cluster TO 'canal'@'%';
GRANT INSERT ON canal_config TO 'canal'@'%';

查看同步配置

mysql> show variables like 'log_bin';
+---------------+-------+
| Variable_name | Value |
+---------------+-------+
| log_bin       | ON    |
+---------------+-------+
1 row in set (0.01 sec)

mysql> show variables like 'binlog_format%';
+---------------+-------+
| Variable_name | Value |
+---------------+-------+
| binlog_format | ROW   |
+---------------+-------+
1 row in set (0.00 sec)

admin

先安装 admin 更好

https://github.com/alibaba/canal/releases 下载最新 admin

解压缩

1 2	mkdir /tmp/canal-admin tar zxvf canal.admin-$version.tar.gz -C /tmp/canal-admin

配置修改

1	vi conf/application.yml

一般来说，默认即可，或者修改 MySQL 对应配置，例如 MySQL 8.x 版本增加 &allowPublicKeyRetrieval=true

MySQL 8.0 的使用方式：https://help.aliyun.com/zh/es/use-cases/use-canal-to-synchronize-mysql-data-to-alibaba-cloud-elasticsearch

1	url: jdbc:mysql://${spring.datasource.address}/${spring.datasource.database}?useUnicode=true&characterEncoding=UTF-8&useSSL=false&allowPublicKeyRetrieval=true

初始化元数据库

mysql -h127.1 -uroot -p

# 导入初始化SQL
> source conf/canal_manager.sql

初始化SQL脚本里会默认创建canal_manager的数据库，建议使用root等有超级权限的账号进行初始化 b. canal_manager.sql默认会在conf目录下，也可以通过链接下载 canal_manager.sql

启动

1	sh bin/startup.sh

查看 server 日志

1	vi logs/canal/canal.log</pre>

如果启动后没有日志，且进程没有启动，可修改 startup.sh 脚本

1
2
3

$JAVA $JAVA_OPTS $JAVA_DEBUG_OPT $CANAL_OPTS -classpath .:$CLASSPATH com.alibaba.otter.canal.admin.CanalAdminApplication 1>>/dev/null 2>&1 &
# 改为
$JAVA $JAVA_OPTS $JAVA_DEBUG_OPT $CANAL_OPTS -classpath .:$CLASSPATH com.alibaba.otter.canal.admin.CanalAdminApplication

可以直接看到打印后的日志

例如可能会出现 AggressiveOpts 参数在高 Java 版本中失效，需要注释

1
2
3

JAVA_OPTS="$JAVA_OPTS -Xss1m -XX:+AggressiveOpts -XX:-UseBiasedLocking -XX:-OmitStackTraceInFastThrow -XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=$base/logs"
# 改为
JAVA_OPTS="$JAVA_OPTS -Xss1m -XX:-UseBiasedLocking -XX:-OmitStackTraceInFastThrow -XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=$base/logs"

启动后，可以通过 :8089 打开管理界面

Server 端

在 release 页面下载对应版本包

解压缩

1 2	mkdir /tmp/canal tar zxvf canal.deployer-$version.tar.gz -C /tmp/canal

配置修改

1	vi conf/example/instance.properties

一般使用默认即可

启动，因为需要通过 admin 进行管理，携带 local 参数即可增加 admin 的配置

1	sh bin/startup.sh local

查看 server 日志

1	vi logs/canal/canal.log</pre>

日志中有正常输出代表服务启动正常

查看 instance 的日志

1	vi logs/example/example.log

Adapter

canal 1.1.1版本之后, 增加客户端数据落地的适配及启动功能, 目前支持功能:

客户端启动器
同步管理REST接口
日志适配器, 作为DEMO
关系型数据库的数据同步(表对表同步), ETL功能
HBase的数据同步(表对表同步), ETL功能
(后续支持) ElasticSearch多表数据同步,ETL功能

client-adapter 分为适配器和启动器两部分, 适配器为多个 fat jar, 每个适配器会将自己所需的依赖打成一个包, 以SPI的方式让启动器动态加载, 目前所有支持的适配器都放置在 plugin 目录下

启动器为 SpringBoot 项目, 支持canal-client启动的同时提供相关REST管理接口, 运行目录结构为:

- bin
    restart.sh
    startup.bat
    startup.sh
    stop.sh
- lib
   ...
- plugin
    client-adapter.logger-1.1.1-jar-with-dependencies.jar
    client-adapter.hbase-1.1.1-jar-with-dependencies.jar
    ...
- conf
    application.yml
    - hbase
        mytest_person2.yml
- logs

以上目录结构最终会打包成 canal-adapter-*.tar.gz 压缩包

修改bootstrap.yml配置

canal:
  manager:
    jdbc:
      url: jdbc:mysql://127.0.0.1:3306/canal_manager?useUnicode=true&characterEncoding=UTF-8&useSSL=false&allowPublicKeyRetrieval=true
      username: canal
      password: canal

可以将本地application.yml文件和其他子配置文件删除或清空，启动工程将自动从远程加载配置

修改mysql中的配置信息后会自动刷新到本地动态加载相应的实例或者应用

修改conf/application.yml为:

server:
  port: 8081
logging:
  level:
    com.alibaba.otter.canal.client.adapter.hbase: DEBUG
spring:
  jackson:
    date-format: yyyy-MM-dd HH:mm:ss
    time-zone: GMT+8
    default-property-inclusion: non_null
srcDataSources:
  defaultDS:
    url: jdbc:mysql://127.0.0.1:3306/mytest?useUnicode=true
    username: root
    password: root

canal.conf:
  canalServerHost: 127.0.0.1:11111
  batchSize: 500
  syncBatchSize: 1000
  retries: 0
  timeout:
  mode: tcp
  canalAdapters:
  - instance: example
    groups:
    - groupId: g1
      outerAdapters:
      - name: logger

将 adapter 使用 logger，直接以日志的方式打印出来

srcDataSources:
  defaultDS:
    url: jdbc:mysql://127.0.0.1:3306/mytest?useUnicode=true
    username: root
    password: root

代表数据源，mytest 为对应数据库

创建测试表

CREATE TABLE canal_test (
    `id` BIGINT(20) NOT NULL AUTO_INCREMENT COMMENT '自增ID',
    `content` VARCHAR(10) NOT NULL COMMENT '内容',
    PRIMARY KEY (`id`) USING BTREE
)

查看适配器日志

tail -f logs/adapter/adapter.log

# 新增数据
2024-04-07 21:38:23.913 [pool-2-thread-1] INFO  c.a.o.canal.client.adapter.logger.LoggerAdapterExample - DML: {"data":[{"id":2,"content":"test5"}],"database":"mytest","destination":"example","es":1712496311000,"groupId":"g1","isDdl":false,"old":null,"pkNames":["id"],"sql":"","table":"canal_test","ts":1712497103761,"type":"INSERT"}

2024-04-07 21:38:50.545 [pool-2-thread-1] INFO  c.a.o.canal.client.adapter.logger.LoggerAdapterExample - DML: {"data":[{"id":3,"content":"test5"}],"database":"mytest","destination":"example","es":1712497130000,"groupId":"g1","isDdl":false,"old":null,"pkNames":["id"],"sql":"","table":"canal_test","ts":1712497130545,"type":"INSERT"}

# 更新数据
2024-04-07 21:41:34.702 [pool-2-thread-1] INFO  c.a.o.canal.client.adapter.logger.LoggerAdapterExample - DML: {"data":[{"id":1,"content":"test110"}],"database":"mytest","destination":"example","es":1712497294000,"groupId":"g1","isDdl":false,"old":[{"content":"test5"}],"pkNames":["id"],"sql":"","table":"canal_test","ts":1712497294702,"type":"UPDATE"}
