channel原理

Posted on Edited on In Views:
通道是 Go 语言中用于协程之间通信的重要机制。通过阻塞和同步的方式，通道实现了安全的数据传递和协程之间的同步操作。通道的实现依赖于调度器和锁机制，通过队列和阻塞机制实现数据的传递。通道在并发编程中具有广泛的应用场景，可以提高程序的可靠性和性能。

inner workings

concurrency features

并发能力

  • goroutines

    to execute tasks independently, potentially in parallel.

    可以独立执行任务，也可以并行执行任务

  • channels

    for communication, synchronization between goroutines.

    在两个 goroutine 之间提供信息共享和同步

例如：处理每一个任务

1
2
3
4
5
6
7
8
9
10
func main() {
  tasks := getTasks()

  // Process each task.
  for _, task := range tasks {
        process(task)
  }

  ...
}

优化，使用 channel 缓存任务

1
2
3
func main() {
   // Buffered channel.
   ch := make(chan Task, 3)

使用多个 goroutine ，并发处理任务

1
2
3
4
5
6
7
8

func main() {
   // Buffered channel.
   ch := make(chan Task, 3)
   // Run fixed number of workers.
   for i := 0; i < numWorkers; i++ {
     go worker(ch)
     }

通过 channel 发送任务，并发处理任务

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
func main() {
   // Buffered channel.
   ch := make(chan Task, 3)
   // Run fixed number of workers.
   for i := 0; i < numWorkers; i++ {
     go worker(ch)
     }
   // Send tasks to workers.
   hellaTasks := getTasks()
   for _, task := range hellaTasks {
     taskCh <- task
     }
     ...
}

func worker(ch) {
  for {
    // Receive task.
        task := <-taskCh
    process(task)
  }
}

channels are inherently interesting

  • goroutine-safe

    线程安全

  • store and pass values between coroutines

    在两个 goroutine 之间存储和传递 value

  • provide FIFO semantics

    提供 先进先出的语义

  • can cause goroutines to block and unblock

    可能导致 goroutine 阻塞和唤醒。

making channels

the hchan struct

创建 channels，也就是 hchan 结构体。

make chan

创建 chan 有两种方式，无缓冲和带缓冲

1
2
# buffered channel
ch := make(chan Task, 3)
1
2
# unbuffered channel
ch := make(chan int)

带缓冲的 channel 具备上述四个特点。

go/src/runtime/chan.go

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
type hchan struct {
    qcount   uint           // total data in the queue
    dataqsiz uint           // size of the circular queue
    buf      unsafe.Pointer // points to an array of dataqsiz elements  环形队列
    elemsize uint16
    closed   uint32
    elemtype *_type // element type
    sendx    uint   // send index      			发送时的下标
    recvx    uint   // receive index   			接受时的下标
    recvq    waitq  // list of recv waiters
    sendq    waitq  // list of send waiters

    // lock protects all fields in hchan, as well as several
    // fields in sudogs blocked on this channel.
    //
    // Do not change another G's status while holding this lock
    // (in particular, do not ready a G), as this can deadlock
    // with stack shrinking.
      // 锁保护了hchan中的所有字段，以及在该通道上被阻塞的几个 sudogs 中的一些字段。
      // 在持有此锁时，请不要更改另一个G的状态（特别是不要准备一个G），因为这可能会与堆栈收缩发生死锁。
    lock mutex								// 互斥锁
}

空 chan，sendx = 0，revex = 0

image-20231225103520748

一个入队，sendx = 1，revex = 0

image-20231225103853807

再入两个，满队，sendx = 0，revex = 0

image-20231225103929168

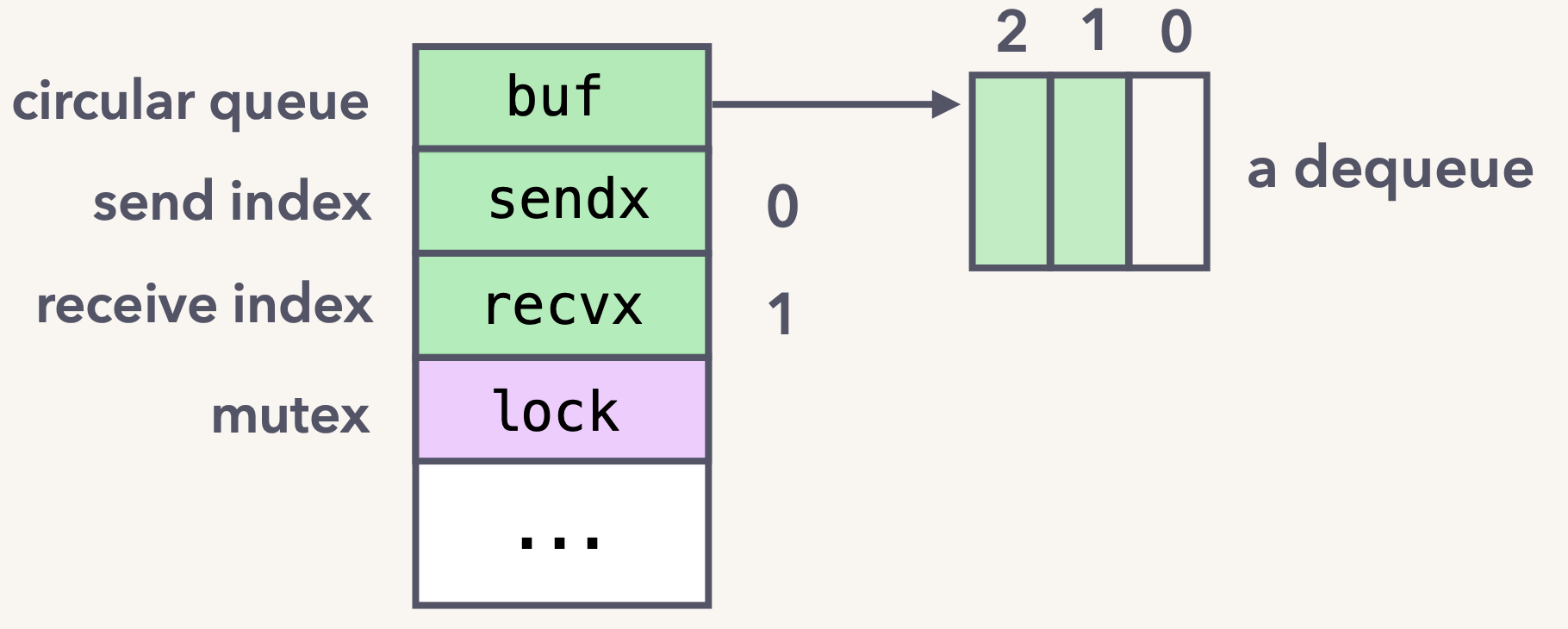

出队一个，sendx = 0，revex = 1

image-20231225104154814

allocates memory

内存分配

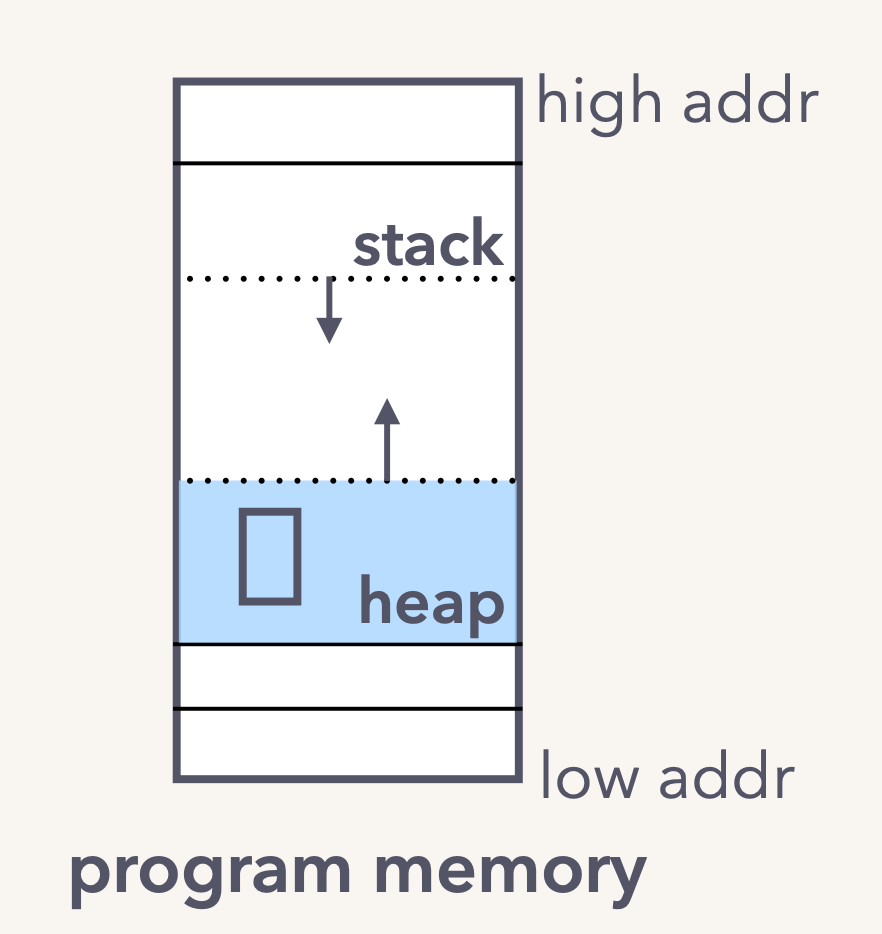

allocates an hchan struct on the heap.

image-20231225104435846

初始化 channel 的时候（也就是 hchan），内存分配在堆上。同时返回一个 hchan 的指针。

image-20231225104627325

这也就是为什么可以在两个函数之间传递 channels，而不需要传递 channels 的指针。

sends and receives

goroutine scheduling

发送和接受，也就是 goroutine 之间调度

sends

task queue

例如在任务队列中，G1 负责分发任务，G2 负责接收任务。

G1:

1
2
3
4
5
6
7
func main() {
     ...
    for _, task := range tasks {
     taskCh <- task
  }
  ...
}

G2:

1
2
3
4
5
6
func worker() {
  for {
        task := <-taskCh
        process(task)
    }
}

实际情况：

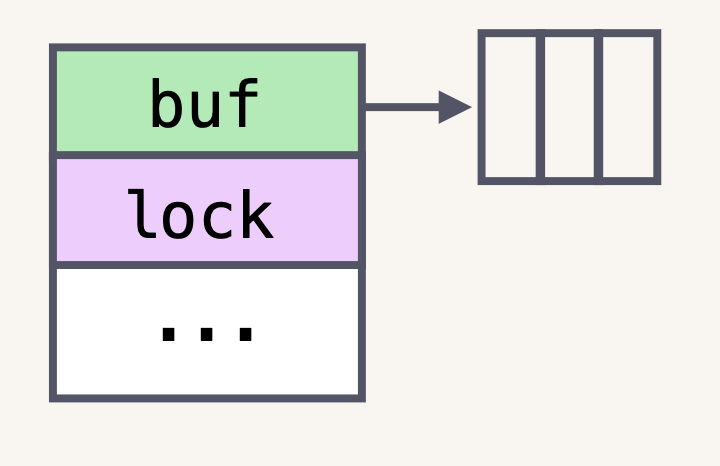

在 G1 侧：ch <- task0

将 task0 发送到 ch

image-20231225105049154

  1. acquire：拿锁

    image-20231225105142340

  2. enqueue：将 task0 的结构体拷贝一份，放到 cha 中（如果 task0 是指针，则拷贝的是8个字节，如果是结构体，则拷贝整个结构体。）

    image-20231225105248461

  3. 释放锁

    image-20231225105622677

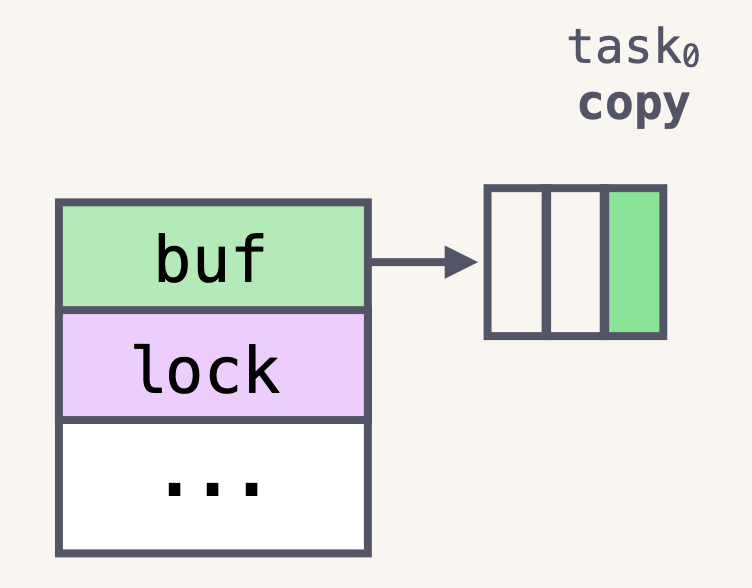

在 G2 侧：t := <- ch

从 ch 中获取任务

image-20231225105908552

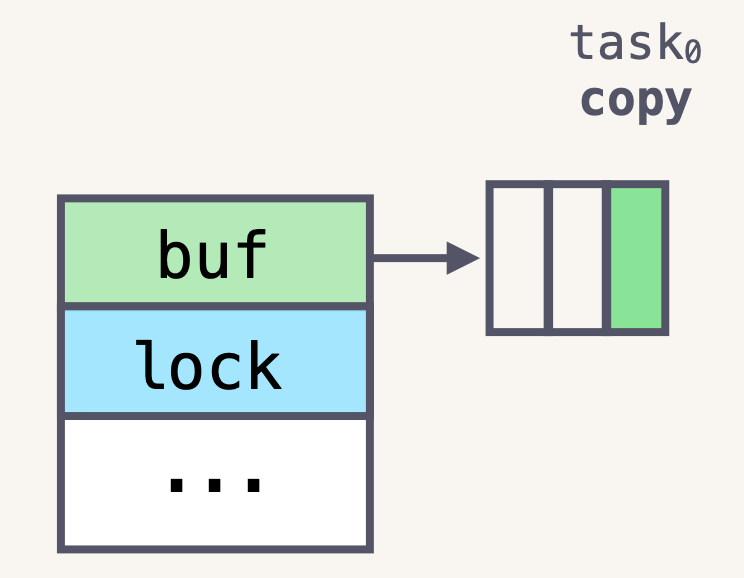

  1. 获取锁

    image-20231225105930500

  2. 出队，将 task0 的拷贝从队列中取出来，重新赋值给 t

    image-20231225110023956

  3. 释放锁

    image-20231225110153190

no shared memory ( except hchan )

可以看到，整个过程没有共享内存（除了 hchan 之外），而是使用 copies 拷贝对象。

Do not communicate by sharing memory;
 instead, share memory by communicating.

​ (no shared memory) copies

如果超过队列最大限度

  • 发送两个任务到 ch

    ch <- task1

    ch <- task2

    image-20231225111111576

  • 再发送一个任务到 ch

    ch <- task3

    image-20231225111230442

  • 当 ch 满了，再发送一个任务到 ch

    ch <- task4

    image-20231225111307480

此时 chanel is full，队列已满。

G1 执行阻塞，在队列接受后恢复。（通过 GMP 调度模型，当 G1 在阻塞之后，P 会切换到 g0 到 M 上执行，G1 的状态变为 gopark，从而避免其他 goroutine 无法被调度执行。）

当 task 被取走，G1 从阻塞状态恢复到正常状态。

the runtime scheduler

运行时调度

goroutine 是 用户空间的线程，也就是说，创建和管理都是通过 Go runtime（g0），并不是 OS，相比 OS 的线程，Go runtime 的线程更加轻量。

runtime 调度会将 goroutines 调度到 OS 的线程上。

image-20231225112558323

Go 的 M:N 调度模型可以用三个结构体来表示

M：OS thread，操作系统线程

G：goroutine

P：context for scheduling，调度器：

  • 负责调度
  • 为了运行 G，M 一定会持有一个 P

image-20231225112929699

pausing goroutines

阻塞 goroutines

image-20231225113211310

ch <- task4

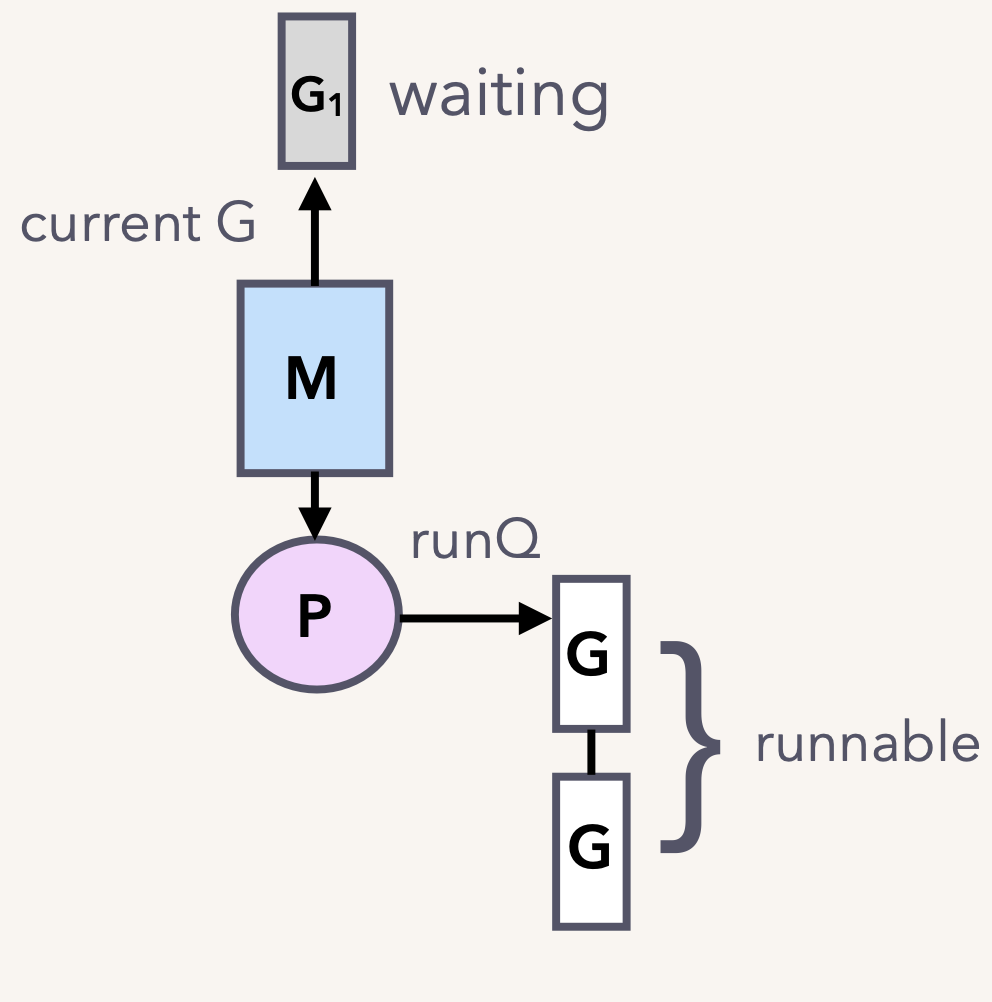

往满 channel 中发送时，这个 G 进入阻塞状态，G 进入 gopark，G1 改为 waiting

image-20231225113223575

取消 G1 和 M 之间的关联关系

image-20231225113256978

从 P 中调度一个可运行的 G到 M 上执行，让 M 不处于阻塞状态。

image-20231225113351332

这种处理方式，G1 根据需要被阻塞，但操作系统线程没有被阻塞。

当有一个消息从 channel 中被取出，ch 没有满时，G1 不再被阻塞，从阻塞状态中恢复回来。

resuming goroutines

hchan 结构体中存储等待的 senders 和 receivers

image-20231225113950734

go/src/runtime/chan.go

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
type hchan struct {
    qcount   uint           // total data in the queue
    dataqsiz uint           // size of the circular queue
    buf      unsafe.Pointer // points to an array of dataqsiz elements
    elemsize uint16
    closed   uint32
    elemtype *_type // element type
    sendx    uint   // send index
    recvx    uint   // receive index
    recvq    waitq  // list of recv waiters  接受者的等待列表
    sendq    waitq  // list of send waiters  发送者的等待列表

    // lock protects all fields in hchan, as well as several
    // fields in sudogs blocked on this channel.
    //
    // Do not change another G's status while holding this lock
    // (in particular, do not ready a G), as this can deadlock
    // with stack shrinking.
    lock mutex
}

type waitq struct {  // 等待列表中
    first *sudog       // 候补 g 的链表
    last  *sudog
}

go/src/runtime/runtime2.go

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
// sudog represents a g in a wait list, such as for sending/receiving
// on a channel.
//
// sudog is necessary because the g ↔ synchronization object relation
// is many-to-many. A g can be on many wait lists, so there may be
// many sudogs for one g; and many gs may be waiting on the same
// synchronization object, so there may be many sudogs for one object.
//
// sudogs are allocated from a special pool. Use acquireSudog and
// releaseSudog to allocate and free them.
type sudog struct {
    // The following fields are protected by the hchan.lock of the
    // channel this sudog is blocking on. shrinkstack depends on
    // this for sudogs involved in channel ops.

    g *g            // 阻塞的 G

    // isSelect indicates g is participating in a select, so
    // g.selectDone must be CAS'd to win the wake-up race.
    isSelect bool
    next     *sudog
    prev     *sudog
    elem     unsafe.Pointer // data element (may point to stack)   阻塞时，往 channel 中发送的数据的指针

    // The following fields are never accessed concurrently.
    // For channels, waitlink is only accessed by g.
    // For semaphores, all fields (including the ones above)
    // are only accessed when holding a semaRoot lock.

    acquiretime int64
    releasetime int64
    ticket      uint32
    parent      *sudog // semaRoot binary tree
    waitlink    *sudog // g.waiting list or semaRoot
    waittail    *sudog // semaRoot
    c           *hchan // channel
}

G1 阻塞时，会创建一个 sudog，并且将自己存储进去

image-20231225114044216

并且将这个 sudog 放到 sendq 中。receiver 通过 sendq 来唤醒 G1。而且是在执行调度之前就将 G 唤醒（也就是先唤醒 G ，然后 G 等待被 M 调度）image-20231225114151682

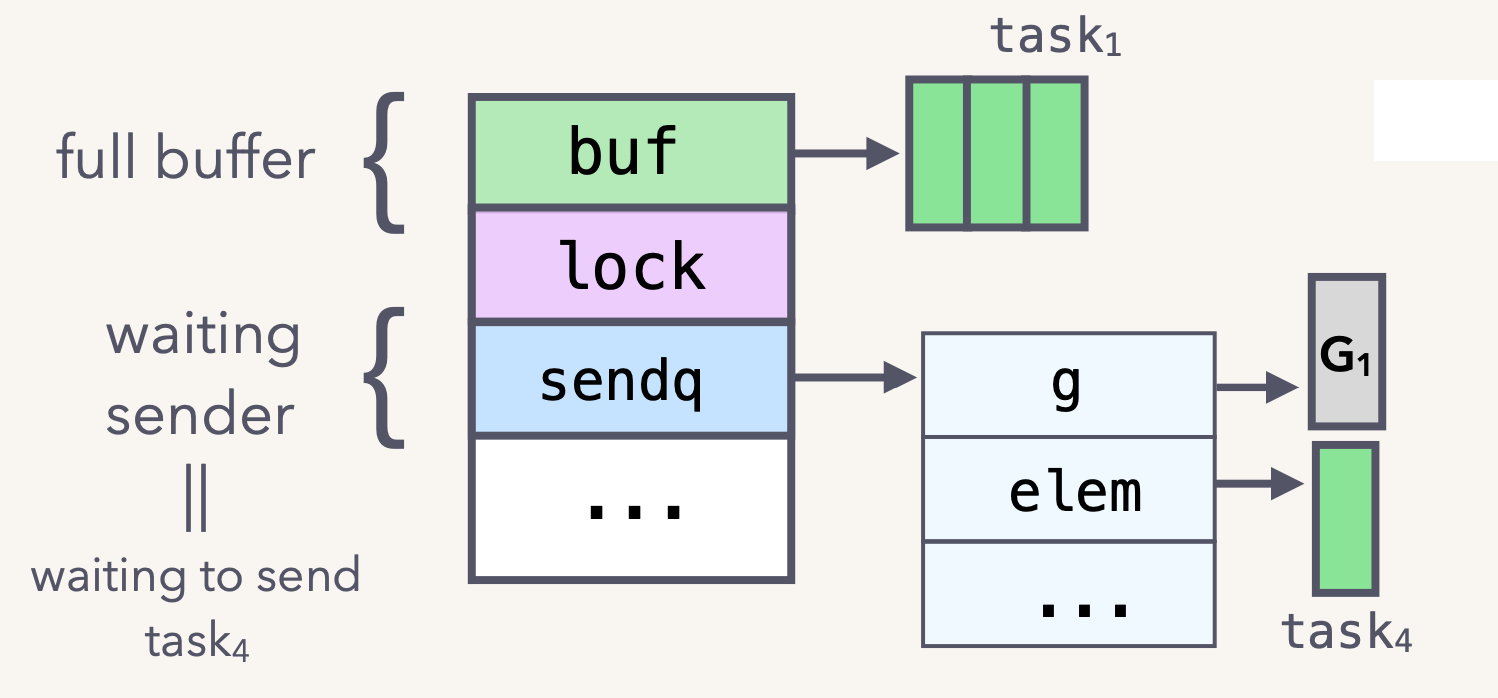

G2 开始执行

t := <- ch

image-20231225114411502

将 task1 从 ch 中取出来

image-20231225114658029

取走之后，从 sendq 中获取链表中的 first sodug

image-20231225114825515

将 sudog 中的 elem 中的 task4 放到 ch 中

image-20231225114918534

将 G1 的状态从 gopark 改为 goready

image-20231225115132024

并且将 G1 调度到本地队列，依据亲缘性原则，将 G1 放到 gonext 中

image-20231225115205734

sends and receives when the receiver comes first.

发送和接受，是接收首先发生。

receives

当接收者阻塞

t := <- ch

从一个空 channel 中接收数据

image-20231225115424467

此时，会将 G2 暂停，同样，将 G2 状态改为 gopark，将 G2 放到 sudog 中，加入到 ch 的 recvq 中。

并且将 t 的指针存储到 elem 中（这是很有意思的点）

image-20231225115604787

在 G1 中，当 task 被放到 ch 中时：

本应该将 task 放到 buf 中，然后修改 G2 状态到 goready。

但是这里有一个 smarter 的方法：

在 elem 中存储了 t 的指针，G1 将 task 直接存储到 t 上。

image-20231225115938753

而 t 其实是一个局部变量，也就是 t 是存储在栈上的。也就是说，G1 直接操作了 G2 的栈。

image-20231225153720777

正常情况下，如果一个线程操作另外一个线程的栈，会直接报错，或者引起数据不一致。但是在 Go 中，可以通过保证 happens before 来确保数据一致性。

这种情况，只会发生在 runtime 中。

在恢复时，G2不需要获取通道锁并操作缓冲区。同时，也只会有很少的内存拷贝。

understand channels

  • goroutine-safe

    hchan 中有互斥锁

  • Store values, pass in FIFO

    拷贝到 hchan 的 buffer，也从 buffer 拷贝出来

  • can cause goroutines to pause and resume

    利用hchan 的 sudog 队列

    调用运行时调度器，gopark，goready

unbuffered channels

无缓冲的 channels 的工作方式总是与 direct send 方式一致：

  • 接收者先行：发送者写入到接收者的 stack 上
  • 发送者先行：接收者直接从 sudog 上直接获取数据

select

一般情况下：

  • 给所有的 channel 加锁
  • 将一个 sudog 放到所有 channel 的 sendq/recvq 队列中
  • 解锁，处于 select 下的 G 置于阻塞状态
  • 使用 CAS 操作，因此只会有一个 channel 可继续执行
  • resuming mirrors the pause sequence.（恢复镜像暂停序列）

stepping back:

design considerations，设计思想。

Go channel 的设计思想主要是 简单(simplicity) 和 高效(performance)。

Simplicity

使用锁的队列优先与无锁队列：

“The performance improvement does not materialize from the air, it comes with code complexity increase.” — dvyokov

“性能的提升并非凭空出现，而是伴随着代码复杂度的增加。” — dvyokov

使用锁，相比代码和使用更加简单。

performance

调用 runtime 调度器：

  • OS 线程不会被阻塞（G 阻塞时，M上会执行其他 G）

跨 goroutine 栈的读和写

  • goroutine 唤醒的路径是无锁的（唤醒后，不再从 buffer 中加锁获取数据）
  • 减少潜在的内存拷贝（唤醒后，直接通过 sudog 拿到数据，无需拷贝到 buffer；或者唤醒前，将数据放到 sudog，也无需拷贝到 buffer）

这两点，通过在 GC、压缩栈上，优化了内存管理。

这是在简单性和高效性上做的精确的取舍。

unbuffered channels

无缓冲的 channels

1
ch := make(chan int)

无缓冲 channel 的工作方式：

如果是接收者先行：（接收者从 ch 中接收数据，<- ch）

  • 将 sudog 放到 recvq 队列中，然后阻塞
  • 随后，接收者将 直接发送 数据到 sudog，然后恢复接收者

如果是发送者先行：（发送者往 ch 中发送数据，ch <- 1 ）

  • 将它自己作为 sudog 放到 sendq 队列中，然后阻塞
  • 接收者从 sudog中 直接接收 数据，并且恢复发送者

selects

使用方式和例子

1
2
3
4
5
6
7
8
9
10
11
12
13
var taskCh = make(chan Task, 3)
var cmdCh = make(chan Command)

func worker() {
     for {
           select {
              case task := <-taskCh:
                process(task)
              case cmd := <-cmdCh:
                execute(cmd)
           }
        }
 }

reference

GopherCon 2017: Kavya Joshi - Understanding Channels
